530.00.00.000 РЭ
17

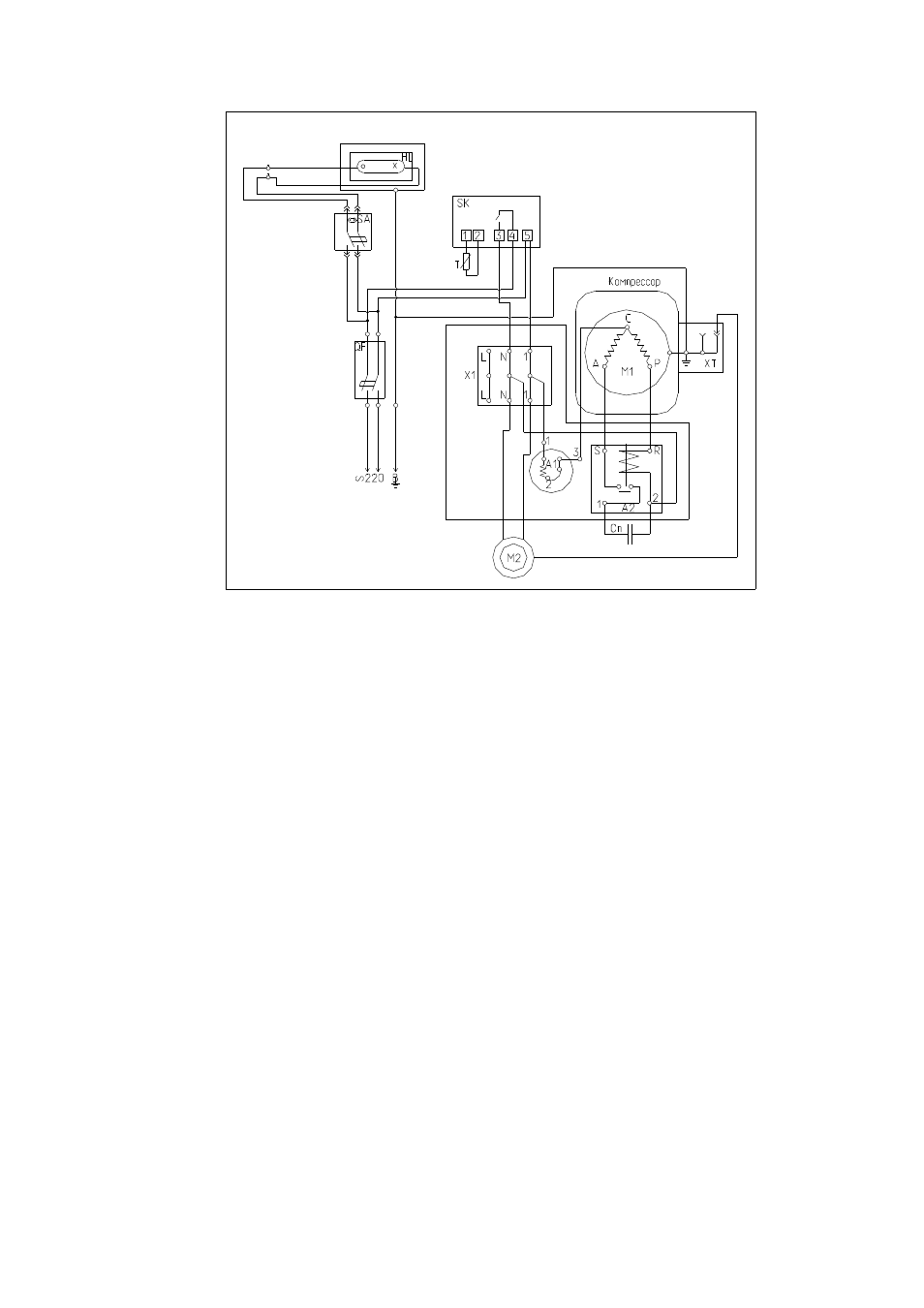

М1 – электродвигатель компрессора; ХТ – узел заземления; Р – вывод рабочей обмотки;
А – вывод пусковой обмотки; С – вывод общий; А1 – тепловое реле; А2 – пусковое токовое
реле; Х1 – клеммный блок; Сп – конденсатор пусковой; М2 – электродвигатель вентилятора
обдува конденсатора; SA – выключатель освещения; SK – микропроцессорный блок
управления ADVАNCE F-031; QF – выключатель автоматический; HL – лампа освещения
18 Вт; Т – термодатчик микропроцессорного блока управления.
Рисунок 6 – Схема электрическая принципиальная витрин «Бирюса-500»,
«Бирюса-500D», «Бирюса-530», «Бирюса-530D».
