3.9 Установить кронштейны стеклополки поз. 10. рис 3 в пазы кронштейнов
(вертикальных) вид З рис. 3 на необходимую высоту. Уложить стеклополку поз. 8 рис. 3 на
кронштейны. После установки стеклополки установить стекло переднее поз. 2 рис. 3 в паз
профиля переднего (вид В рис. 3).
3.10 Отрегулировать опоры регулировочные поз. 4 рис. 3, обеспечив
устойчивое горизонтальное положение витрины.
3.11 Установить витрину в сухое, проветриваемое помещение. Не
устанавливайте витрину вблизи источников тепла, таких как батарея отопления,
электрообогреватель.

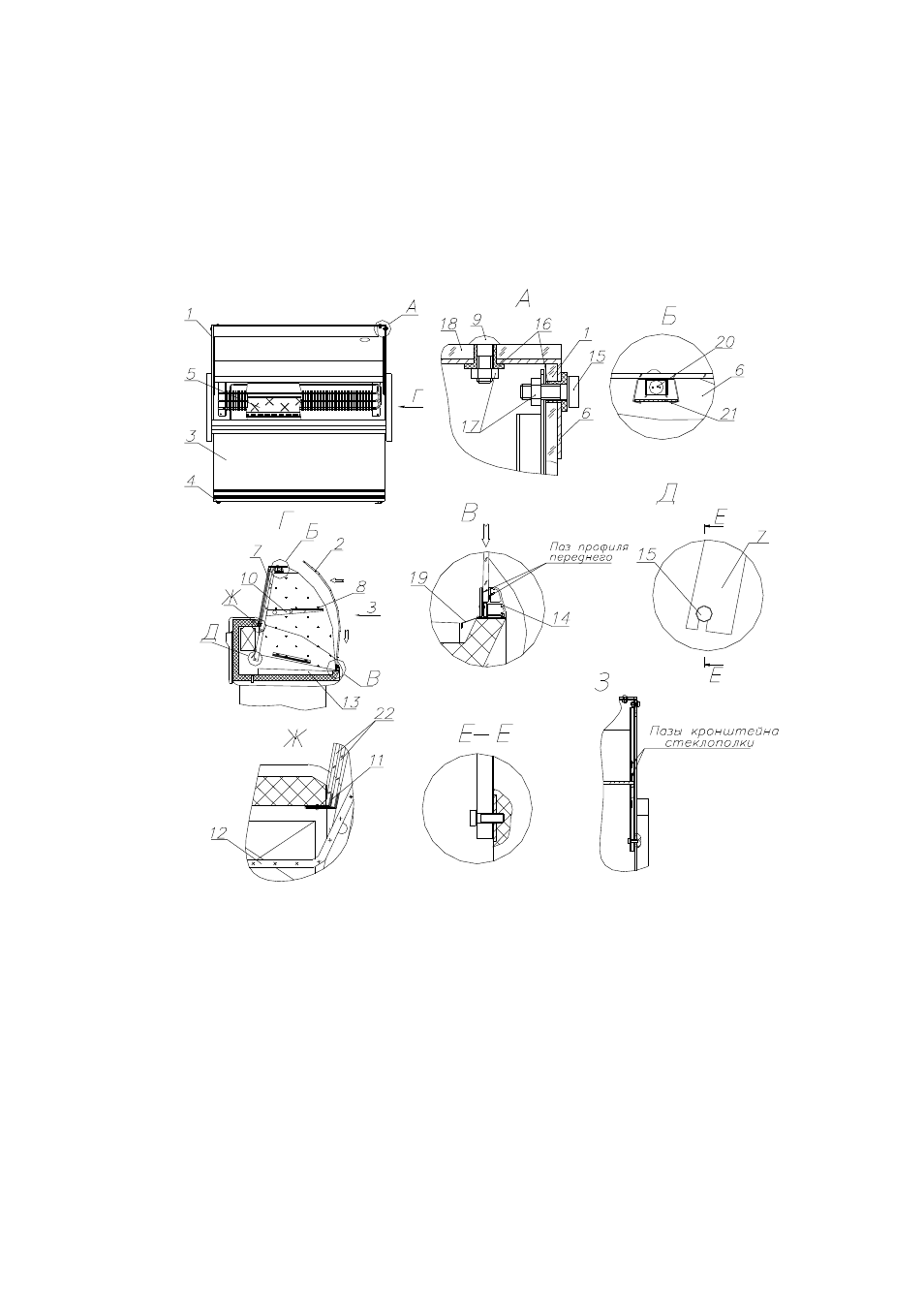

1 - стекло боковое; 2 - стекло переднее; 3 - кожух передний; 4 - опора регулировочная;
5 - решетка испарителя; 6 – фонарь в сборе с отражателем и лампой освещения;
7 - кронштейн (вертикальный); 8 - стеклополка; 9 - винт крепления полки верхней;
10 – кронштейн стеклополки; 11 - направляющая для шторок; 12 – провод лампы
освещения; 13 - поддон; 14 - профиль передний; 15 - винт; 16 - втулка; 17 - гайка;
18 - полка верхняя; 19 – упор; 20 – лампа освещения 18 Вт; 21 - защитный экран;
22 – раздвижные шторки.
Рисунок 3 – Сборка витрины
