Руководство пользователя насоса Watson-Marlow 520S IP31 47

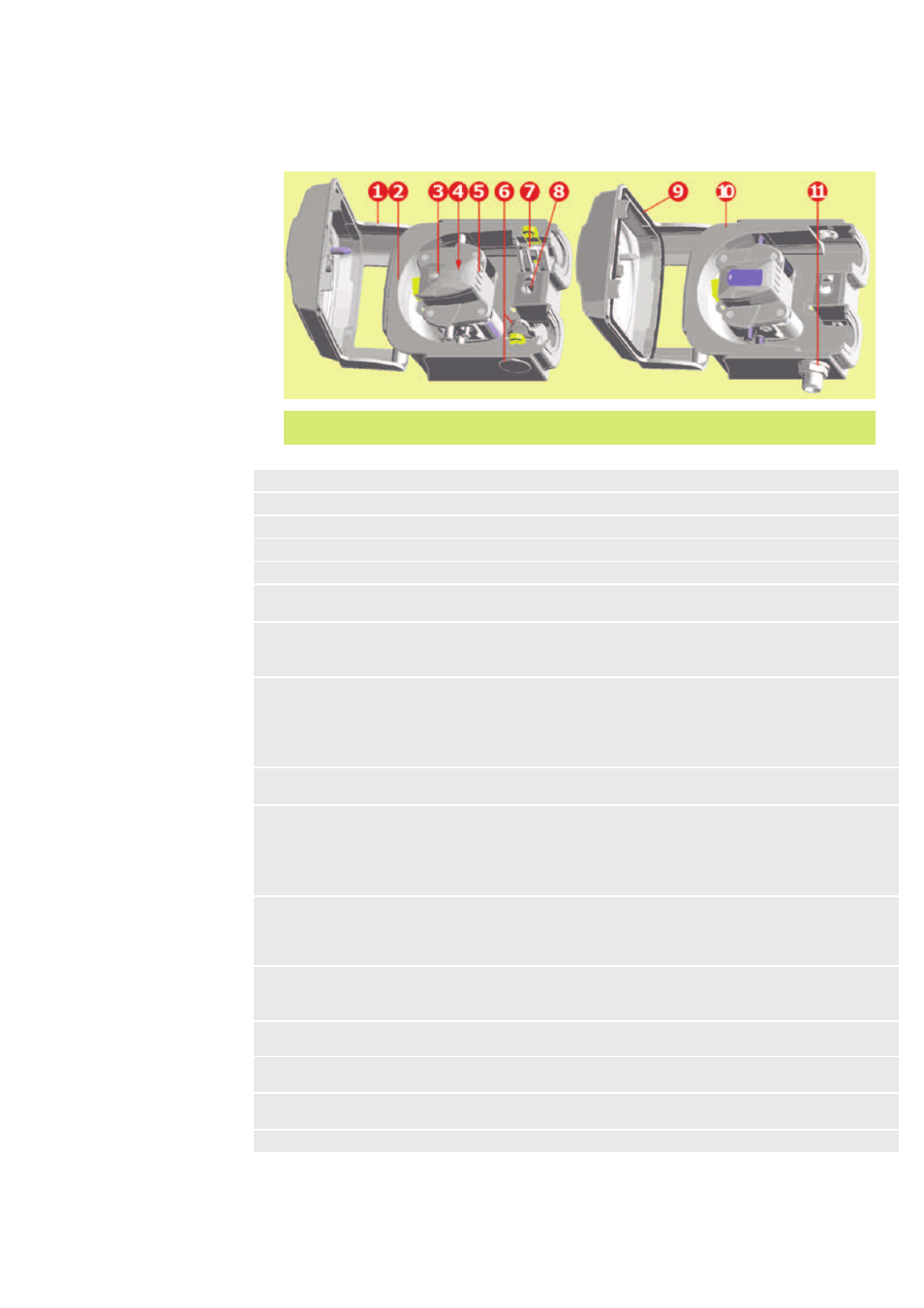

24 Запасные части насосных головок
053.1011.100 520R
053.1011.2L0 520R2
053.1011.EL0 520REL
053.1011.EM0 520REM
053.1011.EH0 520REH
1 MNA2050A (520R, 520R2) Крышка головки с защищенным
замком
2 MNA2045A (520R, 520R2) Трек для моноблочных насосов с
пружинными зажимами для труб-
ки
3 MNA2076A (520R - трубка со стенкой1.6мм)
MNA2077A (520R2 - трубка со стенкой 2.4мм)
MNA2148A (серый цвет) (520REL)
MNA2149A (бежевый цвет) (520REM)
MNA2150A (голубой цвет) (520REH)
Крышка ротора, колпачок ротора
и кнопка зажима
4 MN2011M
S60022
Зажим
Пружина зажима
5 MNA2043A (520R - трубка со стенкой 1.6мм)
MNA2001A (520R2 - трубка со стенкой 2.4мм)
MNA2138A (520REL - 0-2 бара)
MNA2139A (520REM - 2-4 бара)
MNA2140A (520REH - 4-7 бар)
Ротор в сборе (с рабочими роли-
ками, вспомогательными ролика-
ми, направляющими роликами)
6 MNA2006A (520R, 520R2)
MN2002M (520R, 520R2)
MN2131M (520RE)
Нижний зажим трубки
Пробка для позиционирования
зажима трубки
Пробка для сливного отверстия
7 MNA2005A (520R, 520R2)
MN2002M (520R, 520R2)
Верхний зажим трубки
Пробка для позиционирования
зажима трубки
8 MN2034B
MN2005M
Пружина защелки крышки
Патрон пружины защелки
9 MNA2147A (520RE) Крышка головки с уплотненем и
защелкой
10 MNA2144A (520RE) Трек для моноблочных насосов
11 MN2023T и MN2003T (520RE) Сливной патрубок и гайка
520R/520R2 520REL/520REM/520REH
