Watson-Marlow 520S (IP31) - Инструкция (Страница 31)

Руководство пользователя насоса Watson-Marlow 520S IP31 31

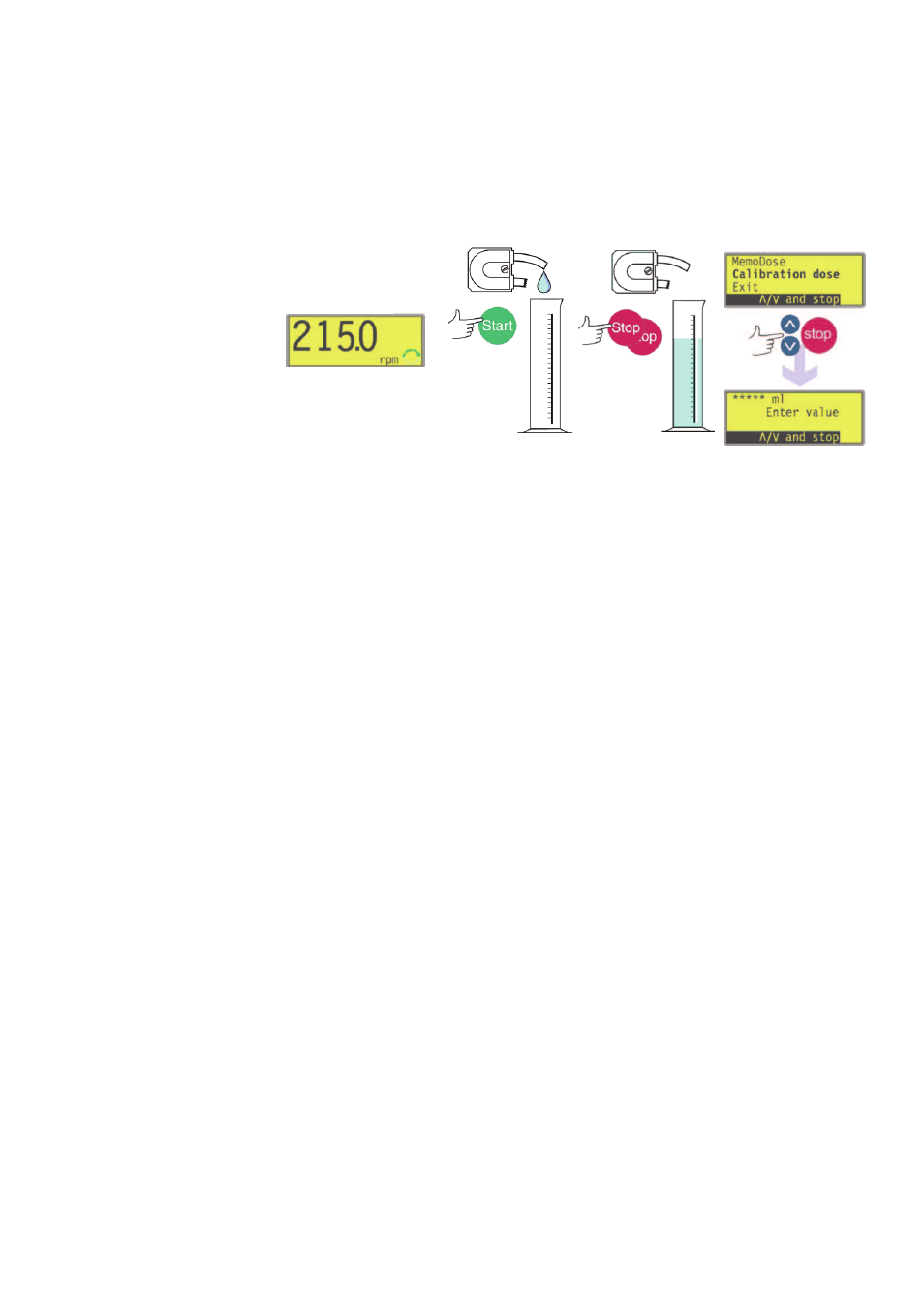

16 Калибровка расхода
На дисплее насоса выводится расход в миллилитрах в минуту и скорость враще-
ния привода в оборотах в минуту.
l На главном экране ручного режима установите нужную скорость и направ-
ление работы насоса (с помощью клавиш UP, DOWN и DIRECTION). При
меньшей скорости проще точно измерять количество среды (но малая ско-
рость может не сооветствовать рабочему состоянию).
l Установите под нагнетающей трубкой насоса подходящий измерительный сосуд.
l Нажмите START. Насос заработает, и жидкость начнет поступать в сосуд.
Закачиваемый объем не имеет значения, однако, чем больше объем, тем
точнее вычисляется расход за один оборот. Мы рекомендуем делать не
менее 10 оборотов, а при использовании трубки малого диаметра - не
менее 20.
l Когда в сосуде окажется требуемый объем жидкости, нужно остановить
насос, чтобы на дисплее появился экран калибровки дозы. Это можно сде-
лать двумя способами.
1. Нажмите два раза клавишу STOP за полсекунды. Насос остановится, и
на дисплее сразу появится экран MemoDose/Калибровка. Клавишами UP
или DOWN выберите Calibration dose. Нажмите STOP, чтобы подтвер-
дить выбор.
ИЛИ...
2. Нажмите один раз клавишу STOP. Насос остановится. (При этом легче
определить точность дозирования) Затем нажмите два раза клавишу
STOP за полсекунды. На дисплее сразу появится экран
MemoDose/Калибровка. Клавишами UP или DOWN выберите Calibration
dose. Нажмите STOP, чтобы подтвердить выбор.
l Измерьте объем перекаченной жидкости.
l Насос записал в память количество оборотов головки, необходимое для перекачи-
вания измеренного объема рабочей среды .
l На дисплее появится экран калибровки дозы. На нем отображается четы-
рехзначное число (в миллилитрах) и инструкция: “Enter dose value”
(Введите объем дозы). Число на экране - это число, введенное при преды-
дущей калибровке насоса (или значение по умолчанию).
Например
