Руководство пользователя насоса Watson-Marlow 520S IP31 36
20 Насосные головки 520R, 520R2
и 520RE

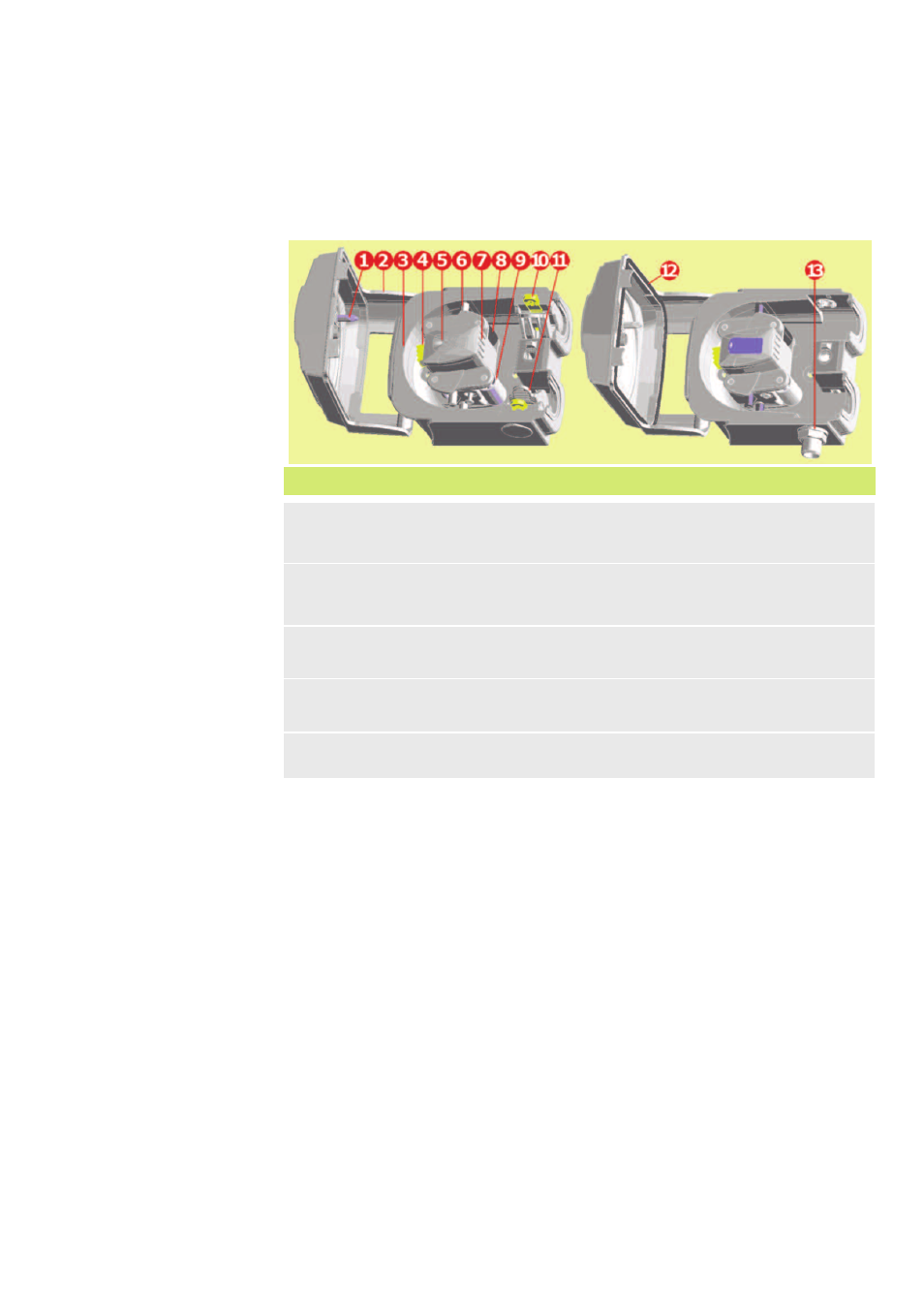

Идентификация деталей
1 Замок крышки 5 Колпачок ротора 9 Рабочий ролик
2 Крышка (520R,
520R2)
6 Направляющий
трубку ролик
10 Зажим трубки пол-
зунковый (520R,
520R2)
3 Трек 7 Ротор 11 Зажим трубки
(520R, 520R2)
4 Кнопка фиксации
ротора
8 Вспомогательный
ролик
12 Уплотнение крышки
(520RE)
13 Сливной патрубок
(520RE)
520R/520R2 520REL/520REM/520REH
