Техническое обслуживание
46

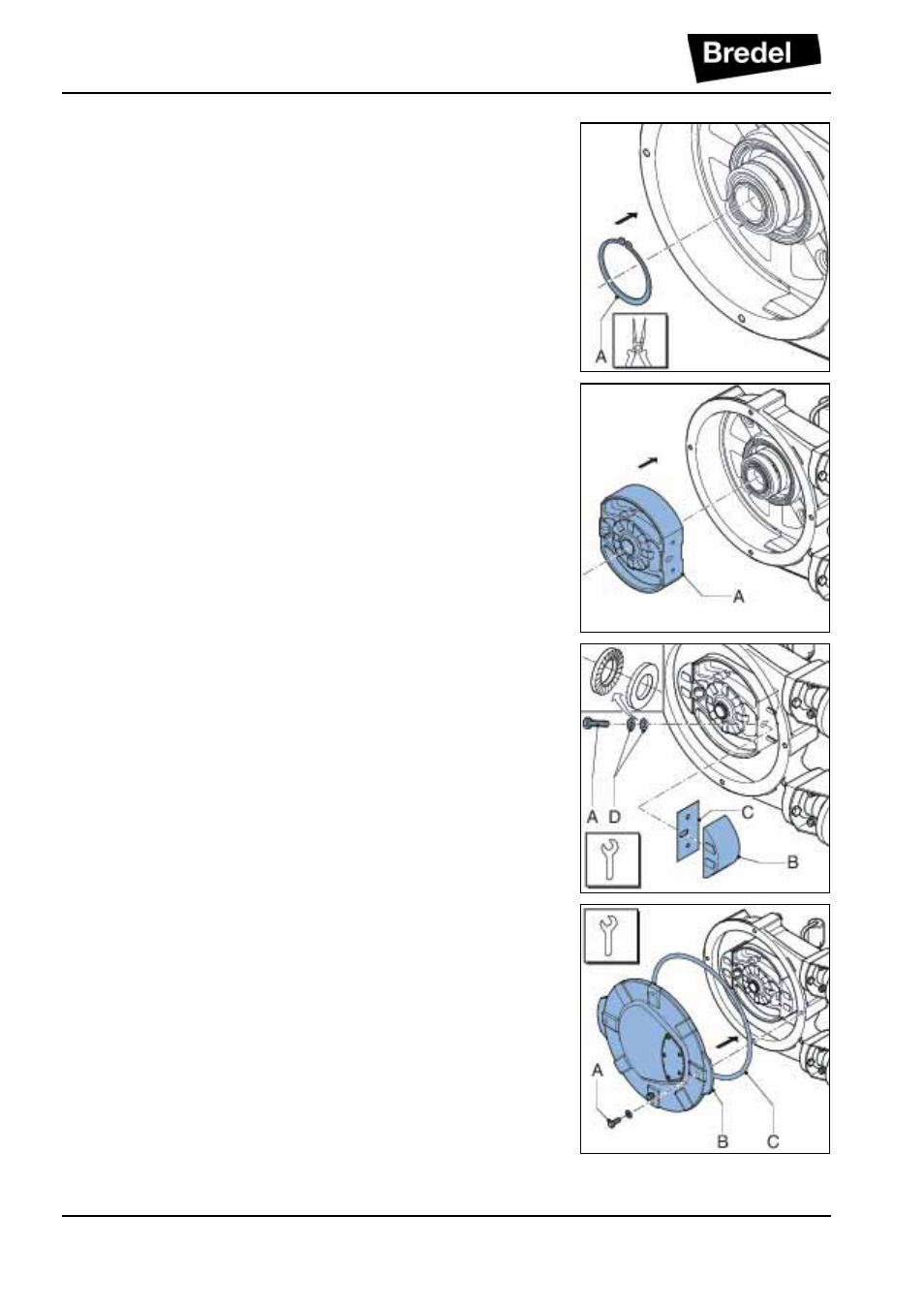

14.
Установите стопорное пружинное кольцо (A).
15.
Установите ротор (A). Ротор устанавливается
на подшипники свободно (со скольжением).
Напрессуйте ротор на ступицу, чтобы он
закрепился в ней.
16.
Установите
снятые
регулировочные
прокладки (C) на место. Установите башмак
(B) (новый),
проверьте
правильность
установки колец Nord-Lock
®
(D) и затяните
крепежные болты (A) на несколько оборотов.
См. §
17.
Проверьте, не повреждена ли прокладка (C),
при необходимости замените ее. Установите
на место крышку (B). Убедитесь, что 4 болта
(A) установлены на место и затяните их в
необходимом
порядке,
по
диагонали
напротив друг друга. См. §
.
18.
Включите питание насоса.
19.
Установите шланг насоса (новый). См.
§
.
