Инструкция по эксплуатации Watson-Marlow Bredel 32
Страница 40
Техническое обслуживание
40
6.

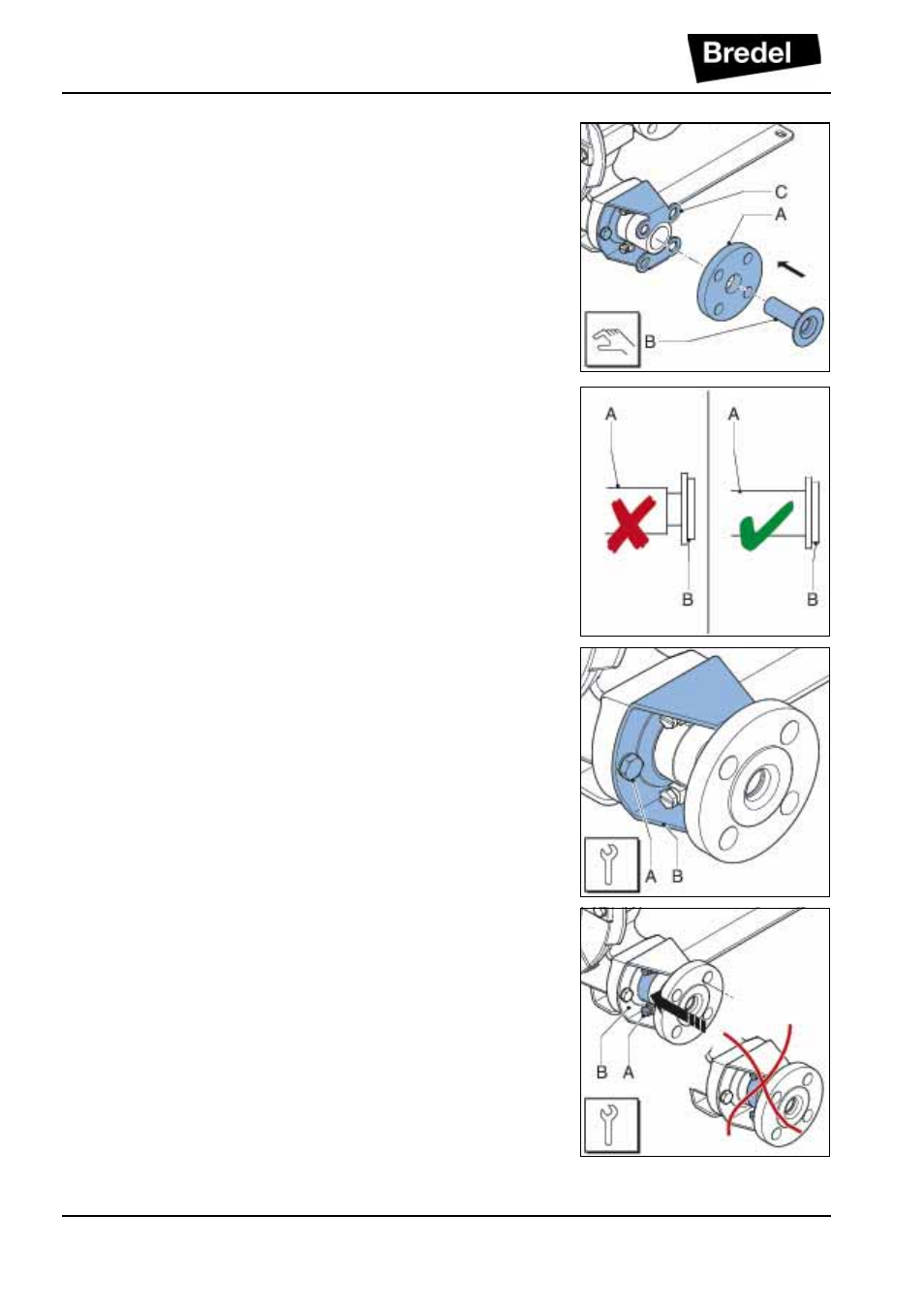

Вставьте вставку (B) во фланец (A) и вдавите
ее в шланг. Для упрощения установки можно
смазать вставку смазочным материалом
Bredel Genuine Hose Lubricant. Отверстия во
фланце (A) должны быть совмещены с
отверстиями в креплении фланца (C).
Проверьте, на месте ли вставка. Если
вставка
установлена
неправильно,
возможны утечки прокачиваемой жидкости
или смазки.
7.
Поверните ротор так, чтобы шланг (A) был
плотно прижат к поверхности фланца (B).
8.
Теперь полностью затяните крепежные
болты (A) на креплении фланца (B).
Затяните болты до требуемого уровня
затяжки. См. §
9.
Установите
хомут (A) против
уплотнительного кольца кронштейна фланца
(B) и затяните крепежный болт. Затяните
болты до требуемого уровня затяжки. См.
§
10.
Затем соберите второй патрубок. Для этого
выполните те же действия, что и для
впускного патрубка.
