Инструкция по эксплуатации Watson-Marlow Bredel 32
Страница 45
Техническое обслуживание
45

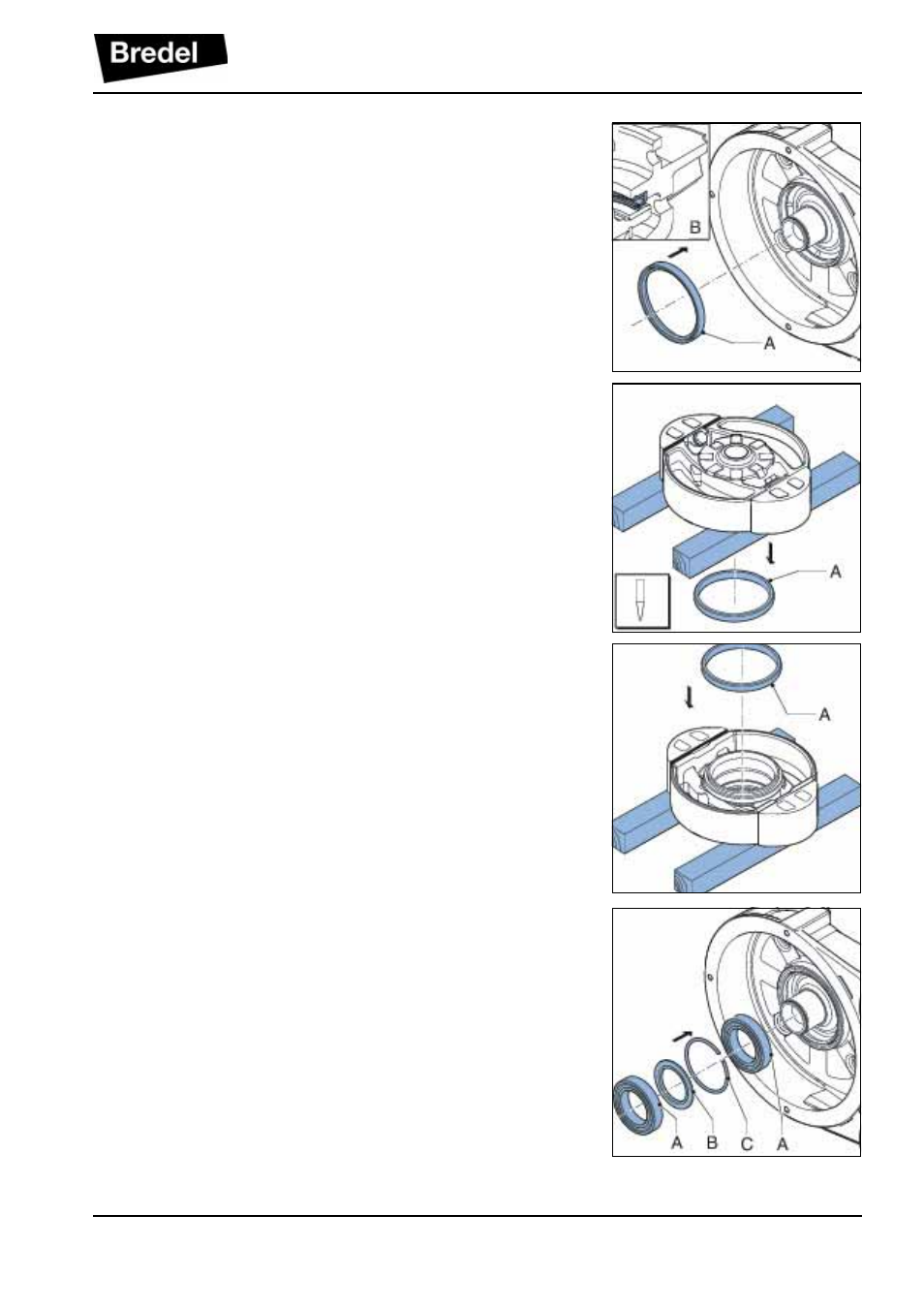

10.
Установите новую прокладку (A). Прокладка
должны быть правильно сориентирована (B).
Открытая сторона должна быть направлена
к крышке насоса.
11.
Поддержите ротор с брусками под 90°
градусов к окружающей усадке (A). Вставьте
в компенсационное кольцо с обратной
стороны пробойник подходящего размера.
Старайтесь не повредить компенсационное
кольцо и другие детали.
12.
Переверните ротор. Гнезда для нового
компенсационного кольца (A) и ротор
должны быть чистыми и сухими, на них не
должно быть смазки. Нанесите состав
Loctite
®
641 или 603 на ротор и кольцо для
компенсации износа. Установите новое
компенсационное
кольцо
утонченным
концом вверх. Для полной установки
компенсационного
кольца
на
ротор
используйте пластмассовый молоток.
13.
Проверьте ступицу: она должна быть чистой,
на ней не должно быть смазки, жира.
Установите подшипники и кольца.
Подшипники устанавливаются на ступицу с
небольшим
посадочным
натягом.
Напрессуйте подшипники на ступицу с
помощью прессового инструмента.
