Насосы Watson-Marlow, модель 120U класса защиты IP31: инструкция по эксплуатации
9
2.6 дистанционное/
автоматическое
управление
Данный насос может управляться посредством внешних
устройств: выключателем или потенциометром в руч-
ном режиме, или устройством автоматического контро-
ля. кнопку AUTO нужно нажимать только в том
случае, если планируется осуществлять дистан-
ционное управление скоростью: дистанционный
пуск/остановка, направление движения, частота
вращения и цифровая аварийная сигнализация
действуют как в ручном, так и в автоматическом
режиме.
Убедитесь в том, что насос готов к работе перед нача-
лом эксплуатации в дистанционном/ автоматическом
режиме, поскольку насос может быть запущен автома-
тическим или дистанционным сигналом без предупреж-
дения.
2.6.1 дистанционная
остановка/пуск, при
отключенной кнопке
AUTO

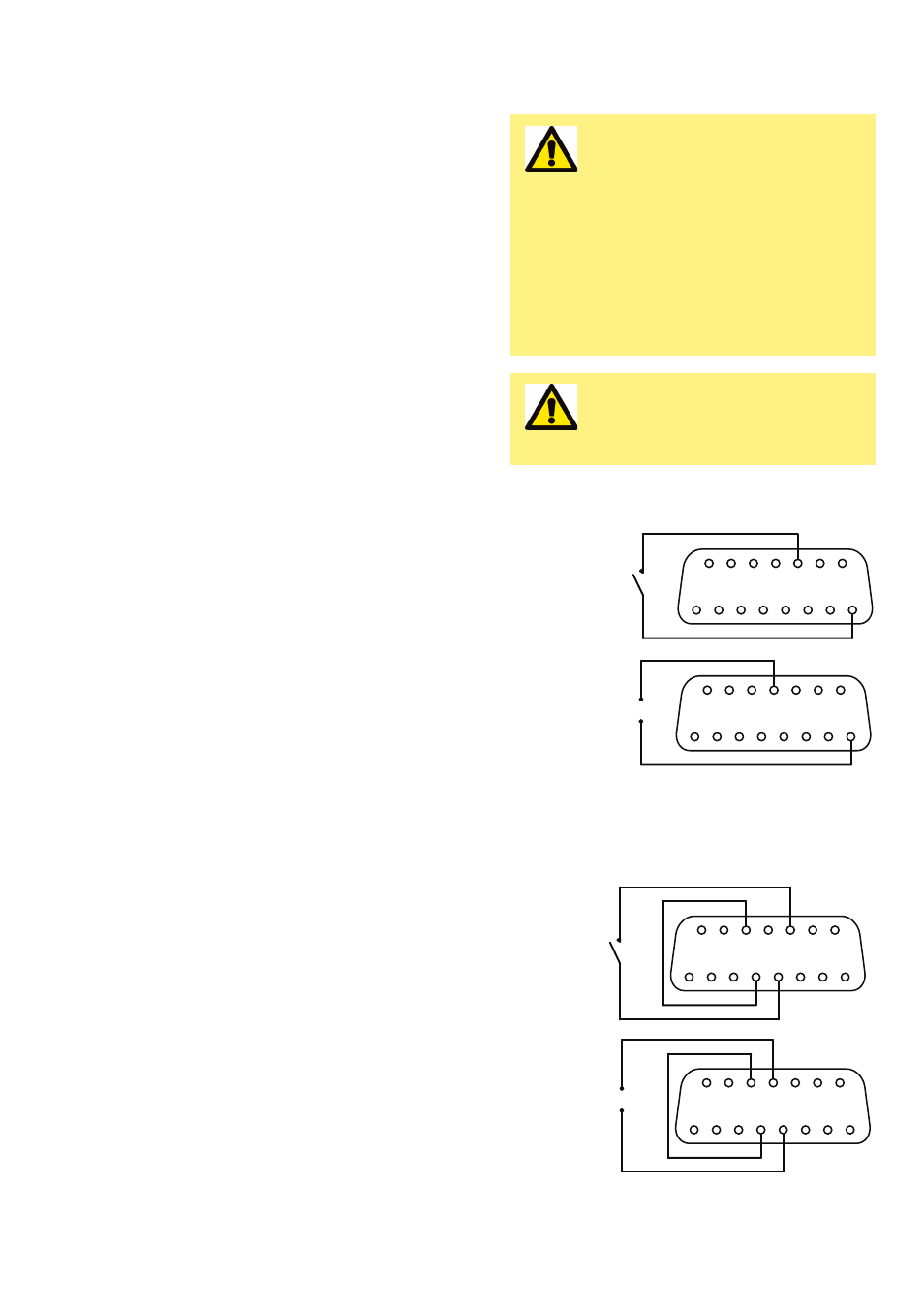

Установить выключатель в цепь между контактами 8 и 13,
ИЛИ:
подать сигнал ТТЛ на контакт 8, а контакт 12 соединить
с землей.
Нажать кнопку START на кнопочном пульте для
включения функции дистанционной остановки/пуска.
См. 2.6.6 Дистанционная остановка/пуск при включенной
кнопке AUTO.
2.6.2 Направление
вращения
Для того, чтобы дистанционно изменить направление
вращения, нужно подключить функцию дистанционно-
го управления направлением вращения и отключить
функцию кнопки DIRECTION на кнопочной панели,
посредством замыкания между собой контактов 4 и 11.
Установить выключатель в цепь между контактами 5 и 13,
ИЛИ:
подать сигнал ТТЛ на контакт 5, а контакт 12 соединить
с землей.
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Для
остановки
закрыть
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Высокоуровневая
логика для
остановки
0 В
ввод
(+)
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Открывать:
по часовой
стрелке
Закрыто:
против
часовой
стрелки
С
о
е
д
и
н
е
н
и
е
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Низкоуровневая
логика: по
часовой стрелке
Высокоуровневая
логика: против
часовой стрелки
С
о
е
д
и
н
е
н
и
е
0 В
ввод
(+)
Запрещается подключать к
15-контактному D-образному
разъему питание от
электрической сети
переменного тока. При подаче
напряжений на контакты
соблюдайте нижеприведенную
схему. Не превышайте
номинальные значения
напряжений. Не перепутайте
контакты. ошибка может
привести к необратимым
повреждениям, которые не
покрываются гарантией.
Независимо от того, в ручном
или автоматическом режиме
работает насос, он всегда
может быть остановлен с
помощью кнопки STOP.
