Насосы Watson-Marlow, модель 120U класса защиты IP31: инструкция по эксплуатации
10

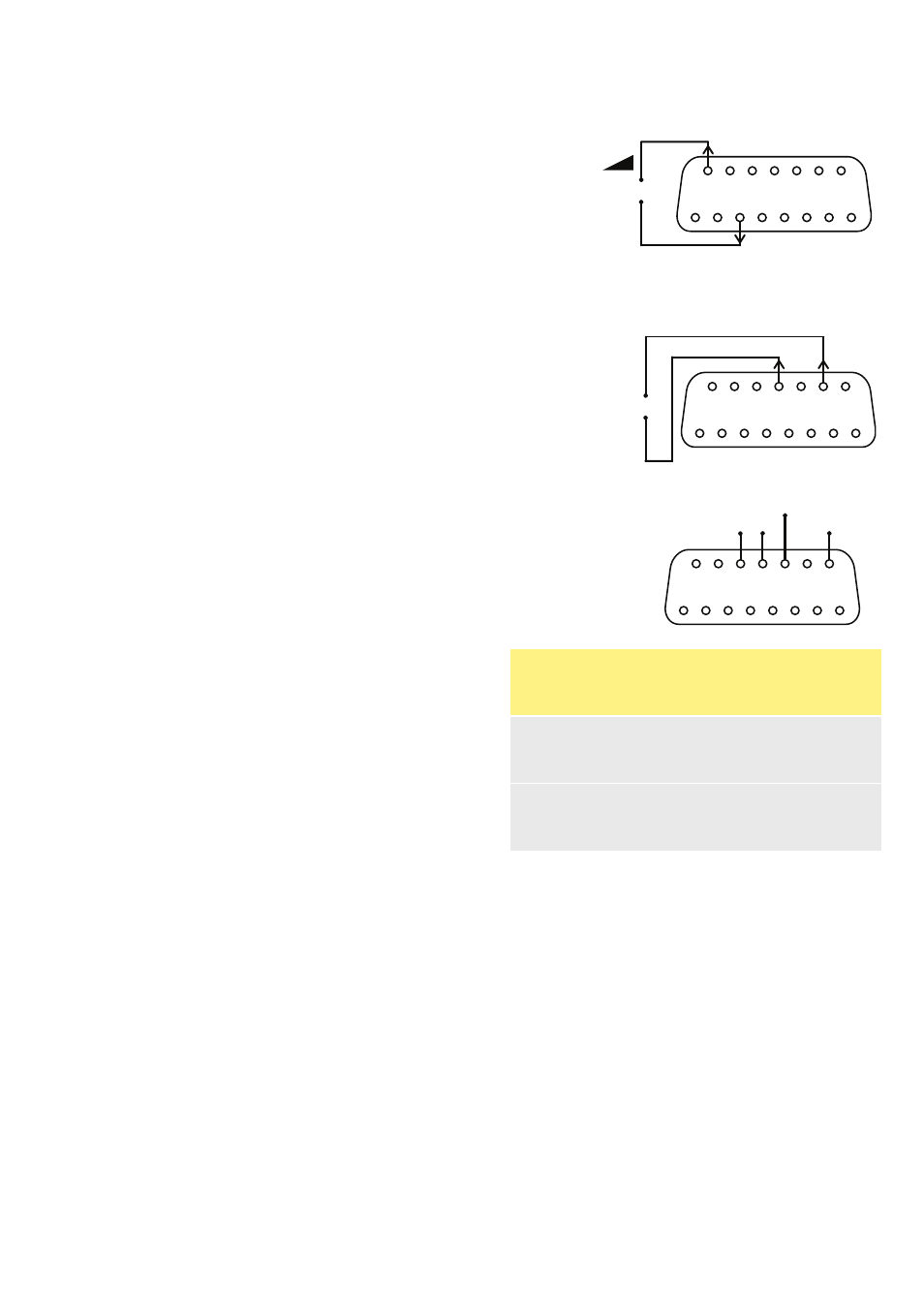

2.6.3 выходной сигнал
частоты вращения
Для получения выходного сигнала частоты вращения
постоянного тока подсоедините внешний прибор сле-
дующим образом: положительная клемма к контакту 9,
отрицательная клемма к контакту 3.
Примечание: Данный выходной сигнал предназначен
для приборов низкоомного сопротивления с номиналом
мощности 1 кВт
2.6.4 выходной сигнал
цифровой аварийной
сигнализации
Для получения цифрового выходного сигнала аварий-
ной сигнализации (только для ошибок системы автомат.
управления) подсоедините внешнее устройство ТТЛ
следующим образом: положительная клемма к контакту
14, отрицательная клемма к контакту 12.
2.6.5 Напряжения
системы электропитания
Контакт 13: + 5 В пост. тока. Контакт 15: + 12 В пост.
тока. Допустимые погрешности в пределах 10%. Оба
напряжения стабилизированы. 11 и 12 контакты -
заземление.
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0 В
0 - + 5 В
пост. тока
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Низкоуровневая
логика:
подтверждено
Высокоуровневая
логика:
сигнализация
0 В
вывод
(+)
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
+12 В пост. тока
+ 5 В пост. тока
Заземление
Соединяется
с любым
контактом,
имеющим
заземление
Напря -
жение
(пост.
ток)
Макс.
наг -
рузка
кон -
такт
№
Стандартное
применение
+ 5 В
10 мА
13
Управление подачей
питания с
дистанционного
выключателя
+ 12 В
10 мА
15
Возможность управления
подачей питания с
дистанционного
выключателя
