Насосы Watson-Marlow, модель 120U класса защиты IP31: инструкция по эксплуатации
13
2.6.9 Скорость: входной
сигнал с
дистанционного
потенциометра

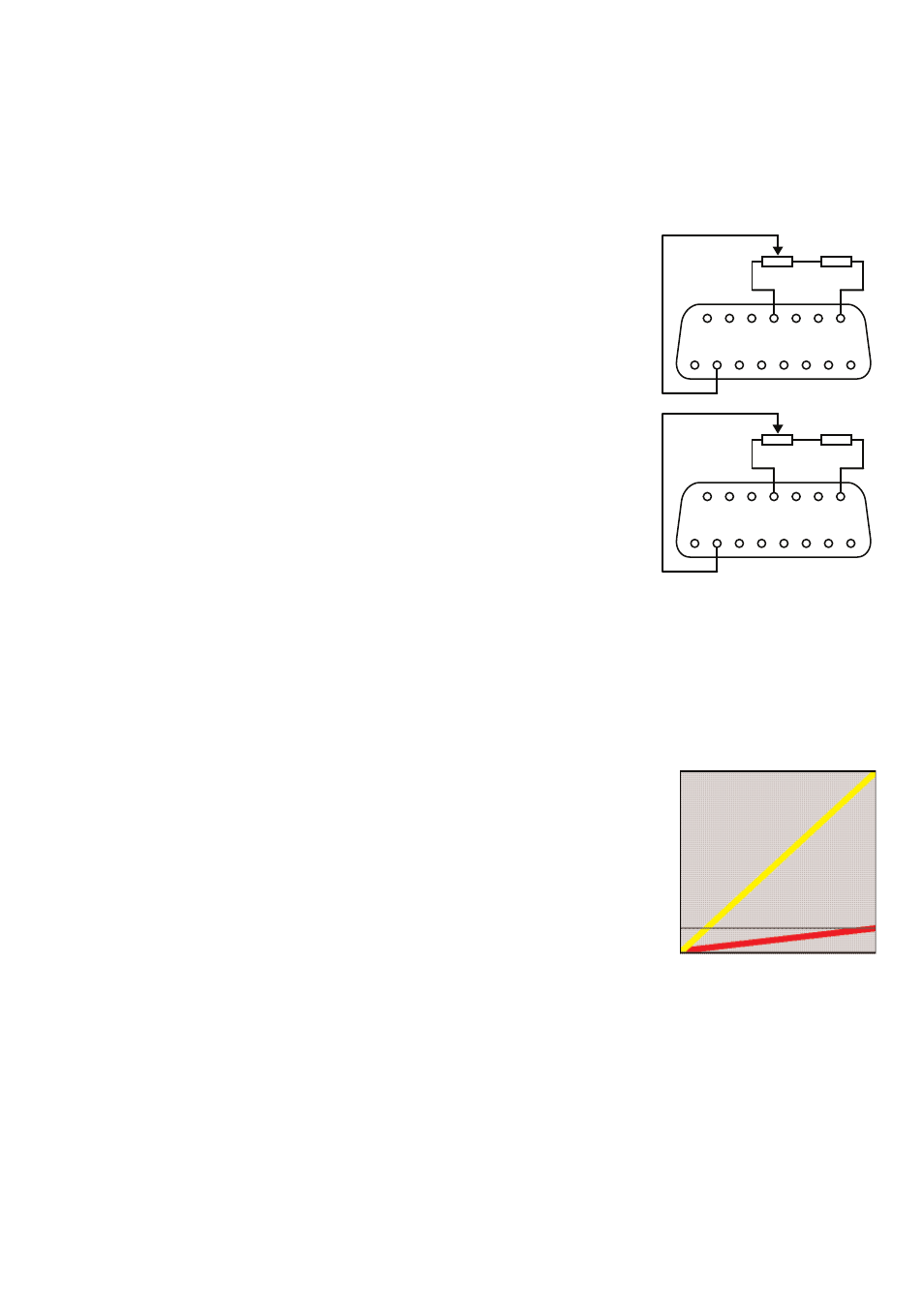

Для получения входного сигнала управления скоростью
с дистанционного потенциометра при нажатой кнопке
AUTO, нужно подключить потенциометр (рекомендуе-
мая погрешность ± 5 %) в цепь между контактами 12 и
15 последовательно с резистором на макс. положении
потенциометра. Для этой цели обычно применяются
потенциометры с номиналом 1 кОм – 5 кОм. При
использовании потенциометра с номиналом 1 кОм,
номинал резистора должен быть 180R, при номинале
потенциометра 5 кОм, используйте резистор на 1 кОм.
Примечание: Для получения полного диапазона ско-
ростей насоса, может быть выбран более высокий или
более низкий номинал резистора.
Скользящий контакт потенциометра должен быть
соединен с контактом 2.
Примечание: Переключите управление насосом на
аналоговое устройство. Не подавайте сигнал напряже-
ния одновременно с токовым сигналом. Рабочие харак-
теристики насоса будут зависеть от погрешности
используемых компонентов.
2.6.10 Задание
максимально
допустимой скорости
При неработающем насосе одновременным нажатием
кнопок AUTO и UP переведите насос в режим настрой-
ки. На дисплее высветится текущая максимально допу-
стимая скорость. Мигание дисплея будет свидетель-
ствовать о том, что насос находится в режиме настрой-
ки. С помощью кнопок UP и DOWN вы можете задать
новую максимальную скорость. После задания новой
максимально допустимой скорости нажмите кнопку
AUTO для подтверждения. Выйти из режима задания
максимальной скорости и вернуться к предыдущему
значению можно с помощью кнопки STOP. Наименьшая
максимальная скорость насоса – 2об/мин.
Примечание: если насос не планируется эксплуатиро-
вать на максимальной скорости, вы можете повысить
точность задания скорости вращения, путем уменьше-
ния заданного значения максимально допустимой ско-
рости. Это может быть особенно полезным при замене
рассчитанного на скорость 2 об/мин насоса 101U/R на
более высокоскоростной насос 120U/R.
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Мин.
1кΩ
Макс.
Дистанционный
потенциометр
180R
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Мин.
5кΩ
Макс.
Дистанционный
потенциометр
1кΩ
200 об/мин
2 об/мин
0 об/мин
0 В
10 В
Макс.
допустимое
значение
200 об/мин
скорости
Наименьшее
значение
2 об/мин
Напряжение
