6
Руководство по осблуживанию Руководство по осблуживанию
Управление и сигнализация

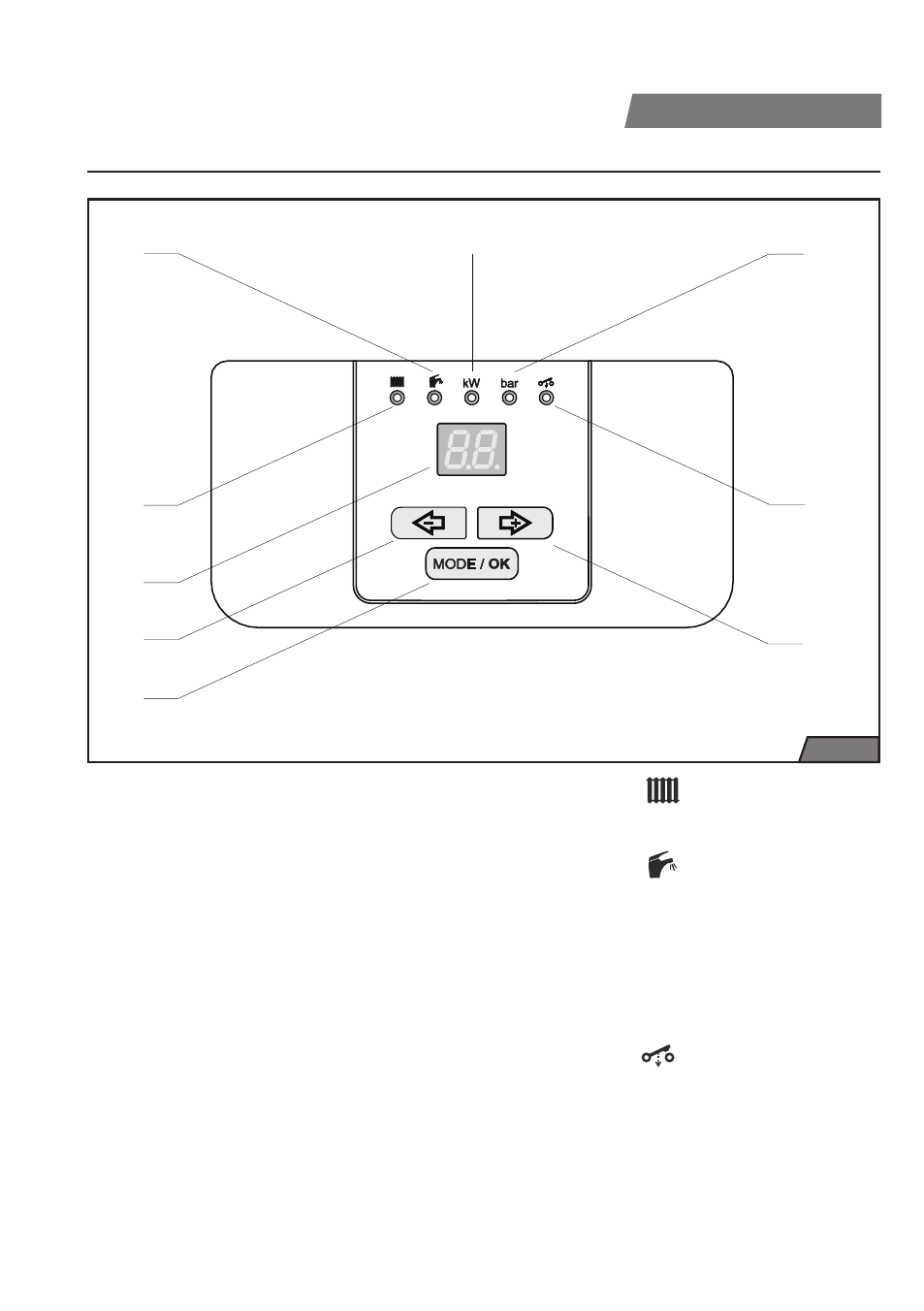

Рис. 1
Панель управления
Посредством панели управления можно
наблюдать за текущими значениями
температуры и давления воды, а также
производить настройку различных
параметров и режимов работы.
Описание элементов управления (Рис. 1):
1. Кнопка MODE/OK – служит для выбора
и сохранения установленных значений
регулируемых параметров.
2. Кнопка (-) – служит для уменьшения
значения регулируемого параметра, а
также для выбора отображаемого на
дисплее параметра.
3. Дисплей - служит для отображения
отдельных регулируемых и
эксплуатационных параметров котла.
4. Светодиод – индикация режима
изображения или регулирования
температуры котловой воды.
5. Светодиод – индикация режима
изображения или регулирования
температуры горячей хозяйственной воды.
6. Светодиод "kW" – индикация режима
изображения или установки значений
мнгновенной мощности котла.
7. Светодиод "bar" – индикация давления
воды в системе отопления.
8. Светодиод – индикация текущего
состояния HDO (индикация неисправности
переключающего реле).
9. Кнопка (+) – увеличение значения
регулируемого параметра, выбор
изображаемого параметра.
1
2
3
4
5
6
7
8
9
