A – наружная температура
B – температура отопления
C – кривые отопления
дисплей
E-
E0
E1
E2
E3
E4
E5
E6
E7
E8
E9
кривая
0
0,2
0,4
0,6
1,0
1,2
1,5
2,0
2,5
3,0
3,5
дисплей
P-
P0
P1
P2
P3
P4
P5
P6
P7
P8
P9
требуемая
температура
20
15
16
17
18
19
21
22
23
24
25

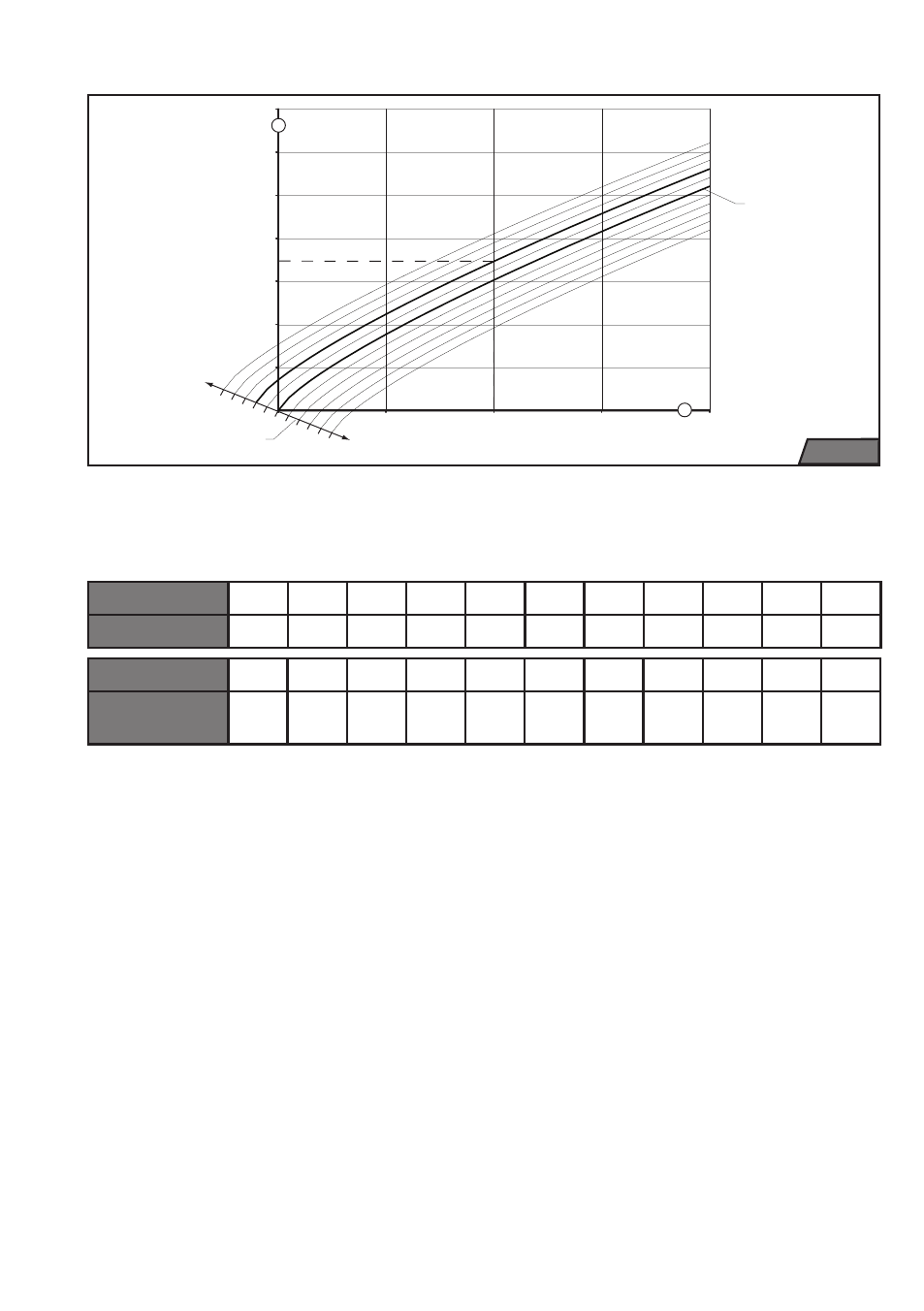

Пример настройки наклона
эквитермической кривой
В случае выбора эквитермической
кривой 1 или 2 и желаемой температуры
отапливаемого помещения, отличной от 20
°C, например температуру 22 °C, смещение
эквитермической кривой будет происходить
как это указано на примере (рисунок
3). Параллельное смещение выбранной
кривой отопления 1 или 2 происходит
по оси “D” под углом 23°. В результате
при желаемой температуре воздуха в
помещении 22 °C и температуре наружного
воздуха 0°, авоматически рассчитанная
терморегулятором температура котловой
воды будет составлять около 55 °C.
Предупреждение: Если желаемая
температура воздуха в помещении еще
не установилась, или ее повышение
происходит слишком медленно, увеличьте
значение наклона кривой отопления.
Рис. 3
40
50
60
70
80
90
-20
-10
0
10
20
15
22
25
µ
¶
·
¸
D – выбор основания кривой (желаемая
температура воздуха в помещении)
