22

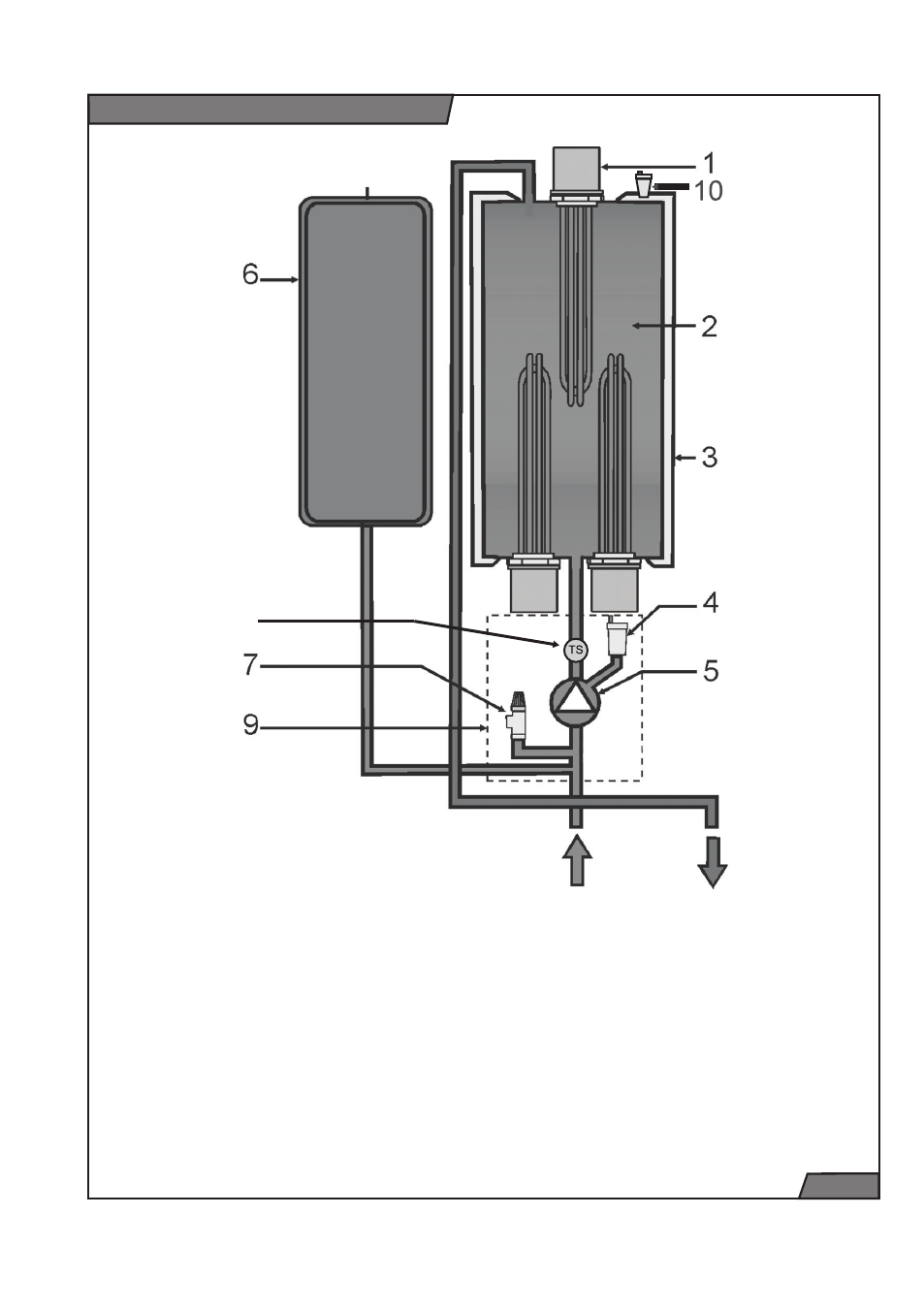

Рис. 5

Принципиальная схема котла

B

A

8

1 ТЭНы
2 теплообменник
3 изоляция
4 воздухоотводчик
5 насос
6 расширительный

бак

7 предохранительный клапан ОВ

8 датчик

давления

9 гидрогруппа
10 воздухоотводчик теплообменника
A

обратная линия из системы
отопления

B

подающая линия в систему
отопления
