Руководство по установке ecoVIT exclusiv 0020077401_02
5.8.2
Подключение электрических принадлежностей и
внутренней электропроводки
9
8
7
+
-
5
4
3
N
L
BUS
9
8
7
+
-
5
4
3
N
L
BUS

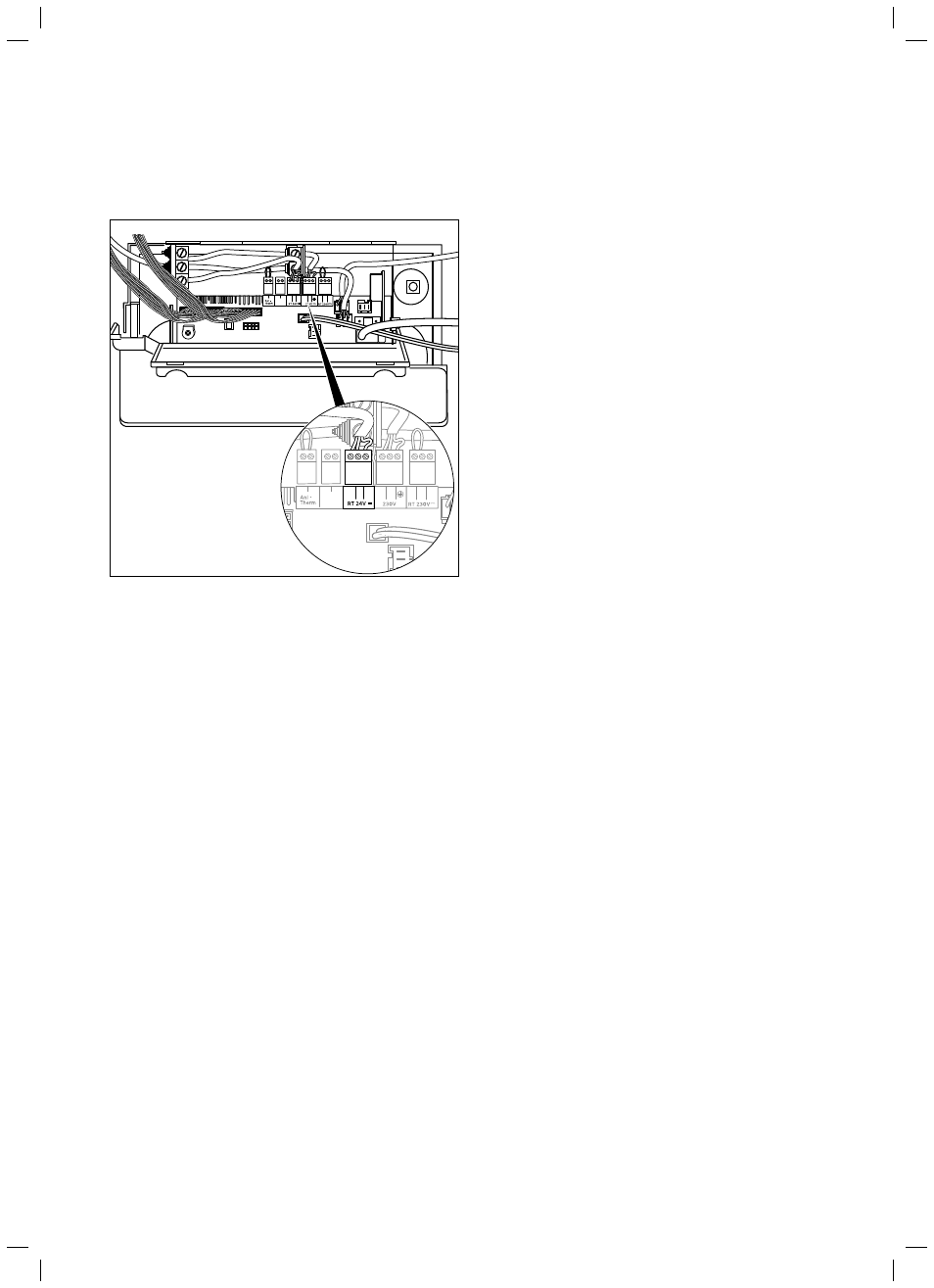

Рис. 5.12 Подключение регулирующих аппаратов и принадлежностей
Необходимые соединения с электроникой аппарата (напр., вне-
шними регуляторами, внешними датчиками и др.) производите
следующим образом:
> Проложите необходимые провода к соединителям в распре-
делительной коробке.
> Присоедините соединительные кабели, как показано на
рис. 5.12, к соответствующим штекерам ProE и гнездам элек-
троники.
> При подключении погодозависимого регулятора температуры
или регулятора комнатной температуры (постоянное регули-
рование - соединительные клеммы 7, 8, 9 или на подключе-
нии шины) необходимо установить перемычку между клем-
мами 3 и 4.
> При необходимости таким же способом подключите соответ-
ствующие принадлежности.
> Если не применяется комнатный/часовой термостат на
230 В, использовать перемычку между зажимами 3 и 4 на
фиолетовом штекере.
Циркуляционный насос котлаё, фиксированное число
оборотов
> Подключите котловой насос к зеленому разъему ProE на сое-
динительной панели.
Внешний термостат подающей линии
> Подключите термостат подающей линии к клеммам „наклад-
ной термостат“, чтобы включить его в предохранительную
цепь с целью защиты при нагреве пола.
Насос для удаления конденсата
> Подключите аварийный выход нагнетательного насоса кон-
денсата к штекеру "накладной термостат".
i
Если к подключению „накладной термостат“ будет
подключено несколько контактов, то подключать их
необходимо последовательно, а не параллельно!
Установка отопительного аппарата 5
