Руководство по установке ecoVIT exclusiv 0020077401_02
5.7
Линия отвода конденсата
5.7.1
Монтаж линии отвода конденсата

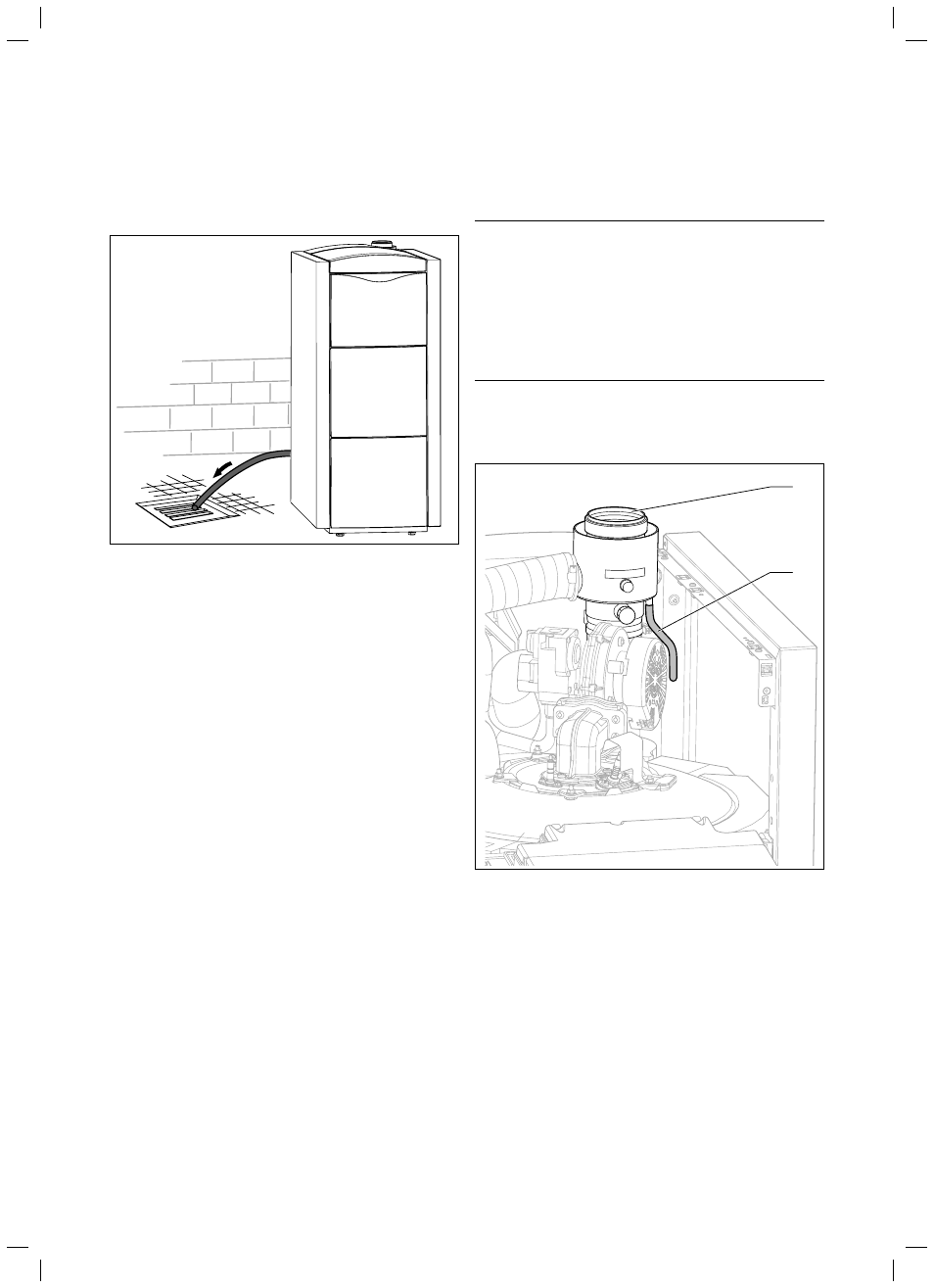

Рис. 5.8 Монтаж линии отвода конденсата
Линия отвода конденсата не должен быть герметично соединен с
канализационным трубопроводом!
> Выведите линию отвода конденсата к сливной воронке или к
сливному отверстию в полу помещения котельной.
При необходимости можно использовать насос для для принуди-
тельной откачки конденсата (арт. № 301368) из дополнительных
принадлежностей Vaillant.
Если при установке потребуется удлинить линию отвода конден-
сата, необходимо использовать исключительно сливные трубы,
допущенные согл. DIN 1986-4.
i
Обратите внимание на то, чтобы линии отвода кон-
денсата прокладывались с уклоном от конденсатоот-
водчика аппарата, а также без изломов. Иначе уро-
вень конденсата в сифоне поднимается, что приводит
к неполадке.
i
При использовании насоса для удаления конденсата
проверьте, правильно ли он отводит конденсат.
5.7.2
Наполнение
сифона
a
Опасно!
Опасность отравления выходящими
отработанными газами!
Если аппарат работает с пустым сифоном, возни-
кает опасность утечки и отравления выходящими
отработанными газами.
> Перед вводом в эксплуатацию непременно
заполните сифон водой согласно прилагающе-
муся описанию.
> Перед заполнением сифона подключите линию отвода кон-
денсата с обратной стороны аппарата. Соблюдайте указа-
ния по прокладке шланга, приведенные в главе 5.7.1.
1
2
Рис. 5.9 Заполнение сифона
Если дымоход / воздуховод еще не установлен, сифон можно
заполнить через штуцер отработанных газов (1).
Если дымоход / воздуховод еще не установлен, сифон можно
заполнить через промывочный трубопровод (2).
> Заполняйте сифон водой, используя воронку (заливаемый
объем прибл. 1,5 л).
5 Установка отопительного аппарата
