Руководство по установке ecoVIT exclusiv 0020077401_02
b
Осторожно!
Сбой из-за обрыва на линии и отсутствия
сигнала!
При недостаточной защите от растягивающего натя-
жения могут быть ослаблены электрические контакты.
Из-за сетевых кабелей может произойти сбой на
сигнальных кабелях.
> Для низковольтного кабеля не используйте такую
же защиту от растягивающего натяжения, как для
сетевого кабеля.
> Закрепите провода креплениями, защищающими от растяги-
вающего натяжения.
> Удалите изоляцию на концах жил и проведите подключения
согласно главам 5.8.1 - 5.8.3.
Если вы выполнили все подключения, действуйте следующим
образом:
> Закройте заднюю крышку распределительной коробки и при-
жмите ее, чтобы она зафиксировалась с характерным
щелчком.
> Поднимите кверху распределительную коробку и зафикси-
руйте ее обоими болтами (повернув на 90°).
> Закройте переднюю откидную крышку.
> Включите напряжение сети и проверьте функциональность
аппарата.
5.8.1
Подключение сетевого кабеля
b
Осторожно!
Опасность повреждения электроники!
Из-за питания от сети на неправильных штекерных
клеммах системы ProE может быть повреждена
электроника.
> Присоединяйте сетевой кабель только к предна-
значенным для него зажимам.
Номинальное напряжение сети должно составлять 230 В; при
напряжении сети свыше 253 В и ниже 190 В возможны эксплуа-
тационные неисправности. Сетевой кабель должен быть подклю-
чен через жесткий ввод и разъединительное устройство с раство-
ром контактов не менее 3 мм (например, предохранители,
силовые выключатели).
9
8
7
+
-
5
4
3
N
L
BUS
9
8
7
+
-
5
4
3
N
L
BUS

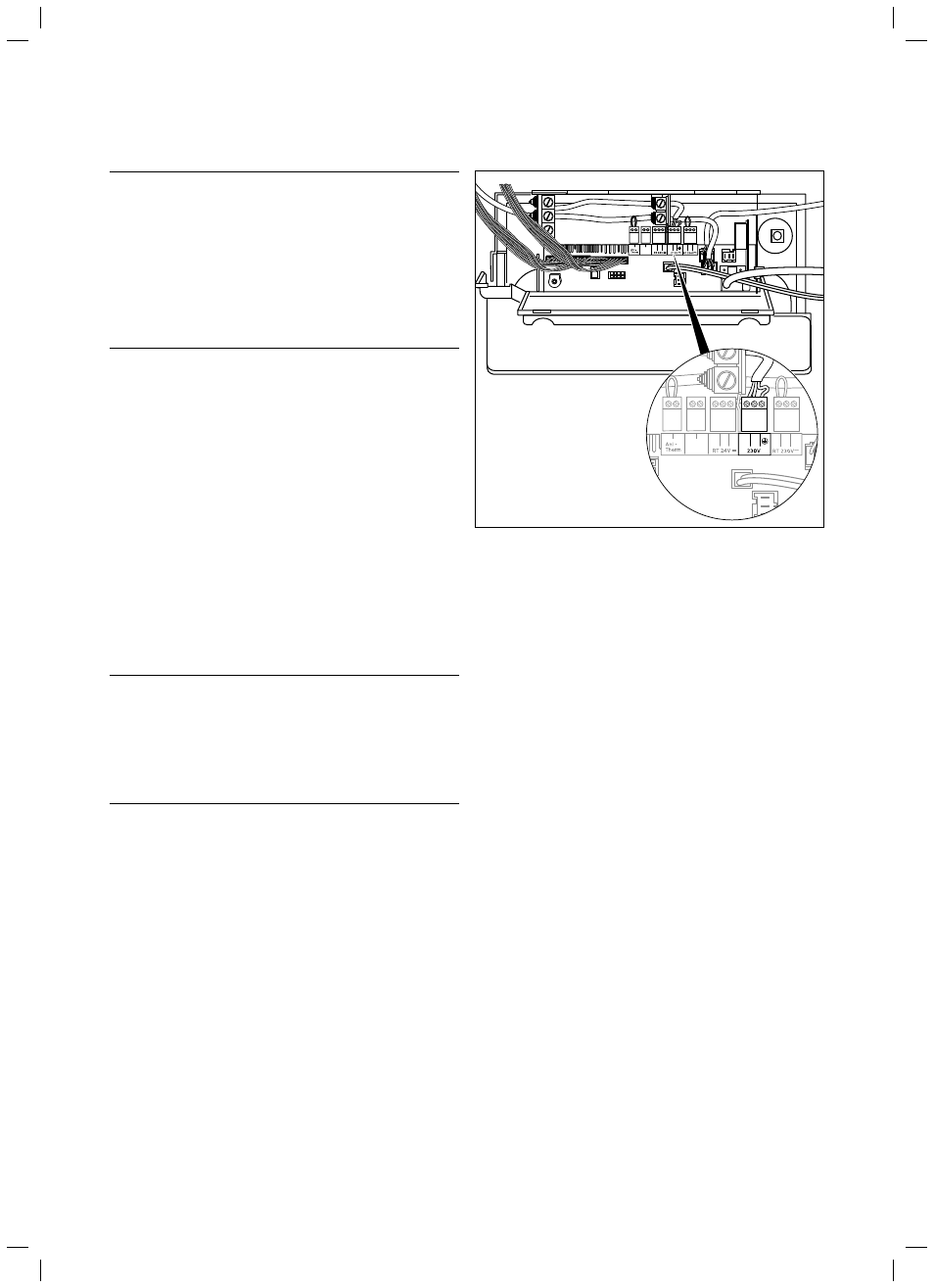

Рис. 5.11 Подключение сетевого кабеля
> Проложите сетевой кабель к соединениям в распределитель-
ной коробке, как показано на рис. 5.11.
> Подключите сетевой кабель к предусмотренным для этого
клеммам N, L и PE штекера бирюзового цвета.
i
Обратите внимание, что защитный кабель PE должен
быть прим. на 20 мм длиннее N и L.
5 Установка отопительного аппарата
