Примечание:
Позиции, указанные на этом рисунке, поставляются для системы ST40 Bidata.
Датчики скорости и глубины не включаются в поставку, если заказывается только
дисплей прибора. В случае отсутствия какой-либо позиции, обращайтесь к
своему дилеру от компании Raymarine.
2

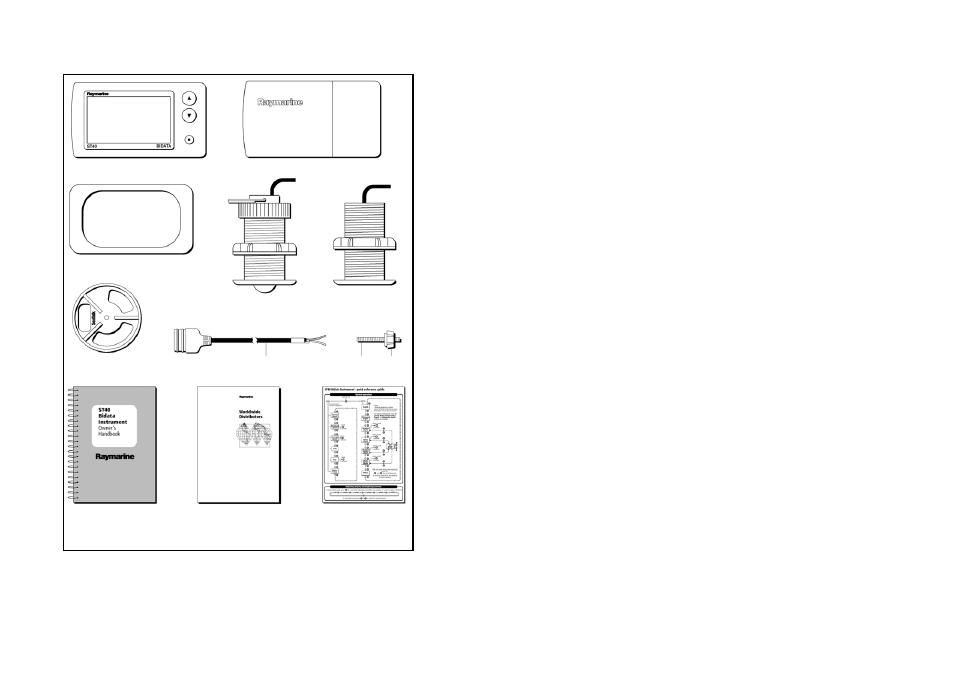

Комплект поставки
Дисплей
ST40 Bidata
Защитная крышка
Прокладка
(для установки на панели)
Съемный датчик скорости.
Поставляется вместе с заглушкой
(на рис. не показана)
Датчик эхолота
Кабель питания – 1м
Шпилька Гайка
Фиксатор дисплея
на панели
Руководство
пользователя
Каталог
сервис-центров
Памятка
пользователя
Спецификация прибора
Напряжение питания
от 10 до 16В
Потребляемый ток
35mA – в обычном режиме,
70mA – при максимальной
подсветке
Рабочий диапазон температур
от 0 до +70град.С
Интерфейс
SeaTalk
Общие размеры
126х70х38мм
Размер дисплея
55мм
Диапазон измерения скорости
от 0 до 99,9 узлов
Диапазон измеряемого
расстояния по лагу
от 0 до 99999
Диапазон путевого расстояния
от 0 до 999 морских миль
Диапазон измерения
температуры
от -10град.С до +40град.С
Диапазон измерения глубины
от 0 до 120 метров
Диапазон глубин сигнализации
о мели
от 0 до 8,5м
Диапазон сигнализации о
превышении глубины
от 9 до 120м
Диапазон min глубины
якорной стоянки
от 0,3 до 75м
Диапазон max глубины
якорной стоянки
от 3 до 120м
Одобрено:
соответствует стандартам
89/336/EC(EMC), EN60945, 94/
25/EC(RCD), EN28846 (применяется
только к датчикам)
39
