Инструкция по эксплуатации Raymarine ST40 BIDATA
Страница 22
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (495) 788-05-08
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» т. (495) 788-05-08
Поддержка
Если тем не менее вам не удалось решить какую-либо проблему с вашим
измерительным прибором, то за помощью обращайтесь к вашему
местному дилеру от компании Raymarine
Не работает группа
приборов в цепи
SeaTalk
Ваши действия:
Проверьте надежность соединения
разъемов между работающим и
неработающими устройствами
___________________________________________________________________
16
Выполнение соединений для автономного варианта
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что в кабеле питания для каждого прибора ST40 имеется
либо предохранитель на 3А, либо защитное отключающее устройство.
Защитное
устройство 3А
ПРИМЕЧАНИЕ:
Вместо защитного
устройства можно
использовать 3А
предохранитель
Источник питания 12В
(т.е. аккумулятор)
Кабель от
датчика эхолота
Кабель питания
Красный (+)
Экран (-)
Экран
Синий
Черный
Кабель от
датчика скорости
Красный
Зеленый
Экран
Белый
Коричневый

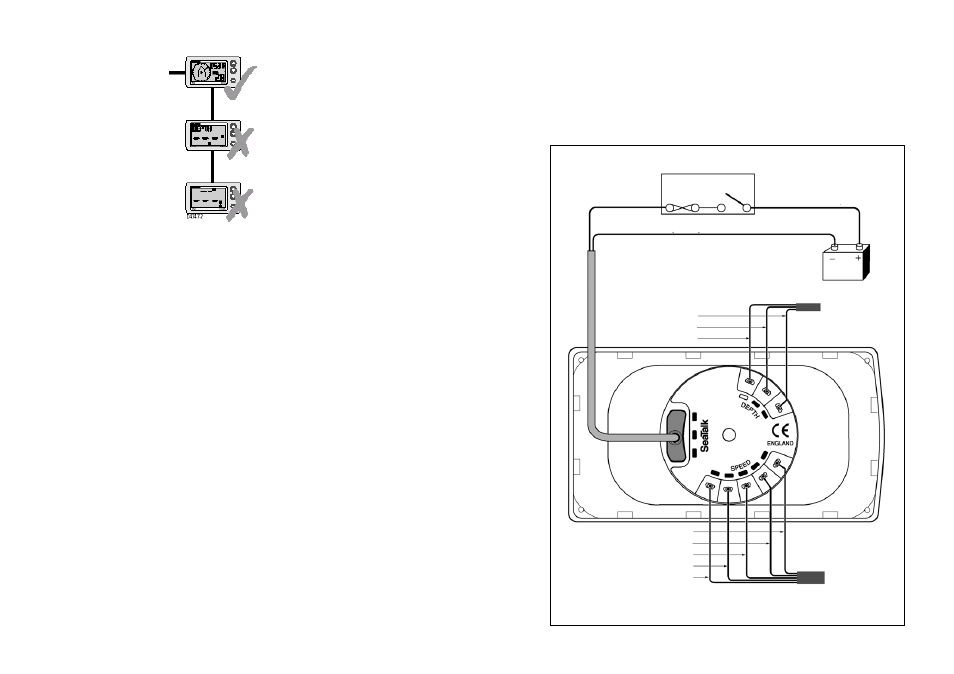

Соединения кабелей с автономным измерительным прибором
25
