Требуемые инструменты
Набор инструментов, необходимый для установки стандартной измери-
тельной системы ST40, показан на следующем рисунке.
Примечание:
Если вы собираетесь устанавливать нестандартный
датчик, то вам могут потребоваться дополнительные инструменты.
Требования к месту установки
Датчики
Ниже перечислены модели датчиков, требуемые для различных
материалов корпуса.
________________________________________________
___________________________________________________________________
Датчик эхолота
Датчик скорости
Материал
корпуса судна
Стеклопластик
Сталь
Алюминий
Пластмассовый датчик
М78712 для установки
сквозь корпус (постав-
ляется как стандартный)
Пластмассовый датчик
М78713 для установки
сквозь корпус (поставля-
ется как стандартный)
или М78718 съемный
Дерево
Б р о н з о в ы й д а т ч и к
М78716 для установки
сквозь корпус судна
Б р о н з о в ы й д а т ч и к
М78714 для установки
сквозь корпус судна
___________________________________________________________________
19
Измерительный прибор
ПРЕДУПРЕЖДЕНИЕ:
Влага, присутствующая на задней стенке прибора, может привести
к его повреждению вследствие проникновения воды внутрь прибора
через вентиляционные отверстия или ее контакта с электрическими
разъемами.
Каждый измерительный прибор должен быть размещен там, где:
• его показания хорошо видны рулевому или штурману
• он защищен от механических повреждений
• он отстоит по крайней мере на 230мм от компаса
• с задней стороны есть достаточно пространства для проведения
установочных работ и дальнейшего обслуживания
• задняя стенка прибора защищена от попадания воды

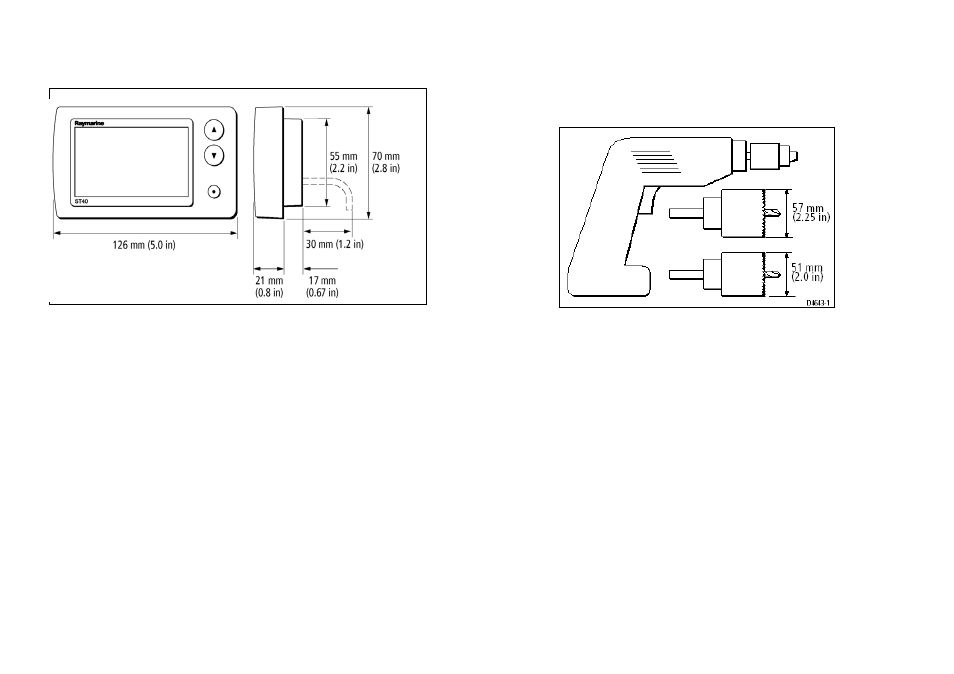

Размеры измерительного прибора
Минимальный зазор
для кабеля
