Вперед, Регулировка антенны – Инструкция по эксплуатации Raymarine RD424D
Страница 19
Установка
15

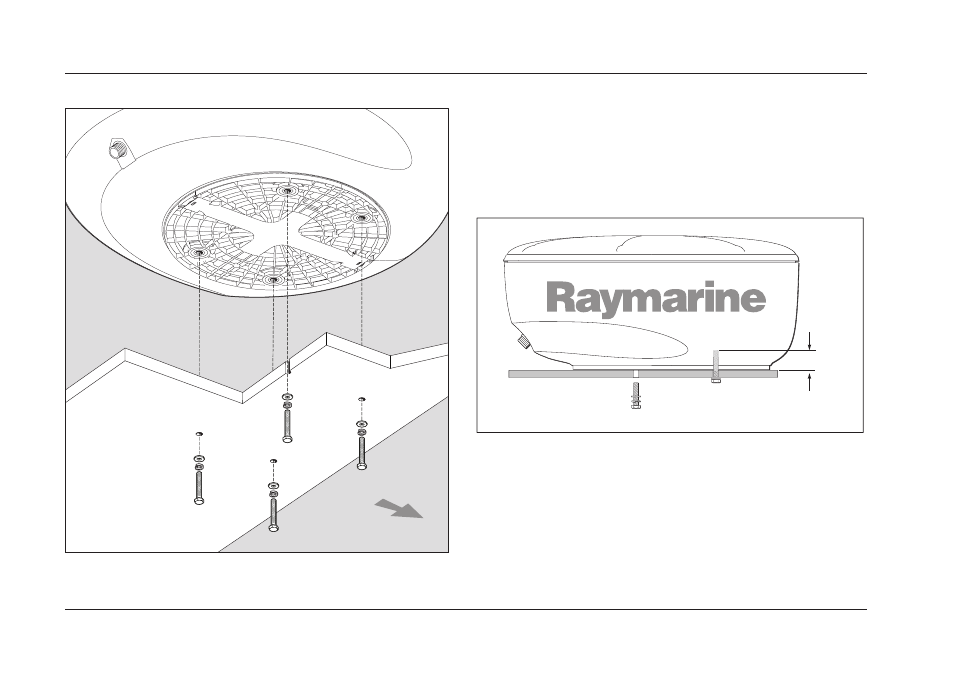

Закрепление антенны на установочной платформе
ВПЕРЕД
D1
1363-1
Болты M8, с помощью которых цифровая антенна
Примечание.
зак-рытого типа закрепляется на установочной
платфор-ме,
затягиваются с моментом затяжки
20Нм. Нанесите на установочные болты тонкий
слой Пасты «Denso».
Во избежание повреждения основания цифровой антенны закрытого
типа каждый болт следует вводить в основание не более, чем на 25
мм, как показано на следующем чертеже:
Установочная платформа
Максимум
25 мм (1 дюйм)
D11368-1
D11368-1
Регулировка антенны
Перед выходом в море
Перед выходом в море важно проверить установку. Проверка
включает в себя ориентирование антенны и проверку синхронизации
системы с по-мощью многофункционального дисплея.
Эти процедуры описаны в следующих разделах.
