14
Цифровая антенна закрытого типа - Руководство пользователя
Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08

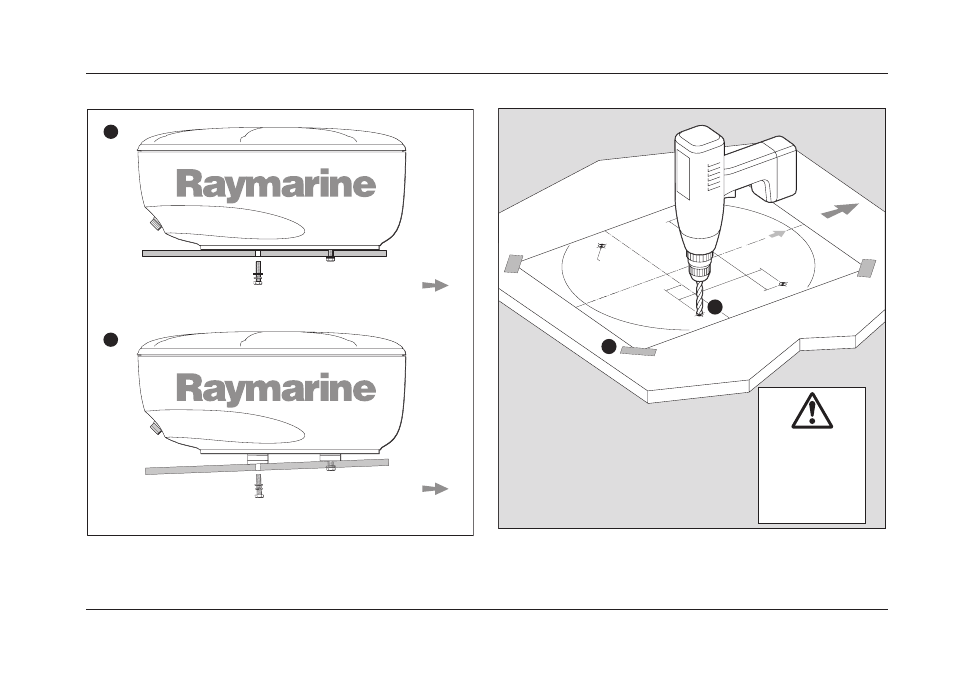

Установка антенны
Установочная платформа
для неглиссирующего
судна (горизонтальная
установка)
Установочная платформа
для глиссирующего
судна (показан типовой
угол глиссирования)
ВПЕРЕД
ВПЕРЕД
1
2
D11361-1
Подготовка установочных отверстий
Установочная платформа
D1
1362-1
ВАЖНО
Убедитесь, что
установочная
платформа
достаточно прочна
для данной установки.
ВПЕРЕД
1
1. Прикрепить шаблон клейкой лентой
к установочной платформе.
2. По шаблону просверлить отверстия
диаметром 10 мм в четырех позициях.
Просверлить 4 отверстия
диаметром 10 мм
(18- и 24-дюймовые
антенны)
141.5 мм
27.5 мм
233 мм
Установочный шаблон для
18- или 24-дюймовой антенны
Центральная линия антенны
3026-136-A
Номер чертежа 3032-866-A
Центральная линия антенны
ВПЕРЕД
2
