Подключение силовых и цифровых кабелей – Инструкция по эксплуатации Raymarine RD424D
Страница 15
Установка
11
кабеля с площадью сечения 6 мм
2
(калибр AWG 10 по американской
классификации).
Если судно не оборудовано радиосистемой,
подключите провод
заземления к отрицательной клемме аккумулятора.
Используйте только это заземление.
Примечание.
Подключение силовых и цифровых кабелей
Должны соблюдаться следующие требования:
В случае отключения после первоначальной установки, на резьбу
•
внешнего разъема для подключения цифрового кабеля цифровой
антенны следует нанести небольшое количество смазки «Renolit
Aqua 2 Calcium».
Предпочтительнее подключать силовой кабель напрямую к
•
распредели-тельному щиту питания судна.
Следует со всей тщательностью обеспечить надежное соединение
•
между внешним разъемом цифровой антенны закрытого типа и
разъемом цифрового кабеля.
Разъем цифровой антенны закрытого типа для подключения
•
цифрового кабеля затягивается только вручную.

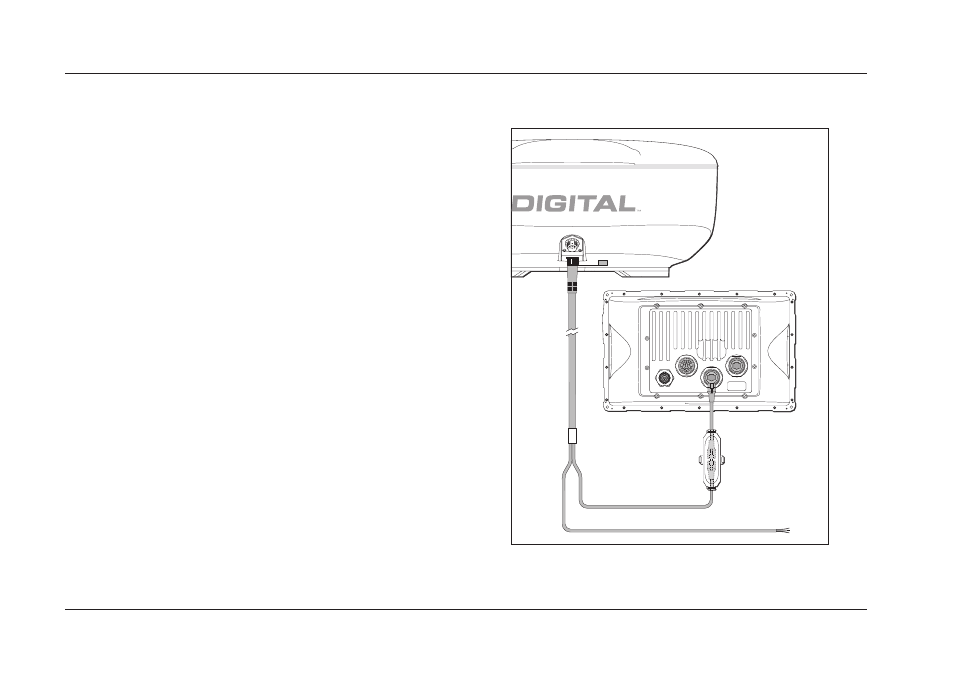

На следующих диаграммах представлены различные
конфигурации подключения цифровой антенны закрытого типа к
многофункциональному дисплею:
Подключение цифровой антенны закрытого
типа напрямую к дисплею C-серии
Дисплей C-серии
Радар
D11372-1
Согласующее
устройство
SeaTalk
hs
Питание 12/24 В
Примечание.
Для подключений напрямую следует использовать
согласующее устройство SeaTalk
hs
.
