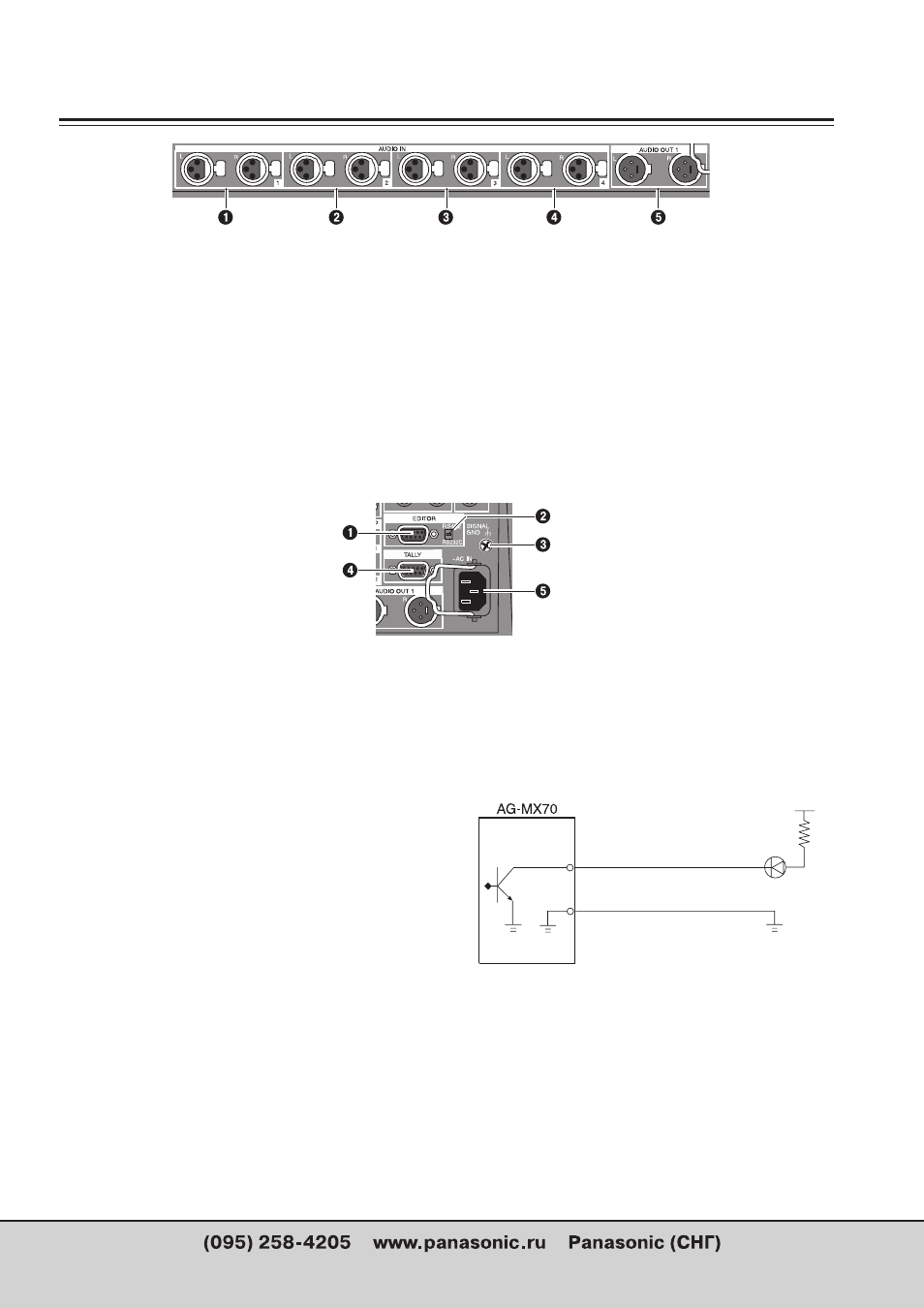

Компоненты и их функции
● 1
Входные разъемы аналогового звука 1
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
мой на экране начальных настроек.
● 2
Входные разъемы аналогового звука 2
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
мой на экране начальных настроек.
● 3
Входные разъемы аналогового звука 3
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
мой на экране начальных настроек.
● 1
9 штырьковый разъем редакторского
интерфейса
Используется для подключения устройства с конт
роллером RS 422 или RS 232C.
● 2
Селекторный переключатель
RS 422/RS 232C
Используется для переключения между протокола
ми RS 422 и RS 232C.
● 3
Сигнал заземления — GND
● 4
Входные разъемы аналогового звука 4
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
мой на экране начальных настроек.
● 5
Выходные разъемы аналогового
звука
● 4
Разъем TALLY (выход цепи
сигнализации)
Выход цепи сигнализации на задней панели для то
чек пересечения 1, 2, 3, 4, 5, 6, 7 или 8.
Разъем, используемый точкой пересечения, вклю
чен.
● 5
Разъем подключения переменного
тока
16
Пример подключения цепи сигнализации
(Макс. напряжение: 3,5 В)
Выход цепи
сигнализации (Макс. ток: 50 мА)
Светодиод цепи сигнализации
Заземление
