Компоненты и их функции

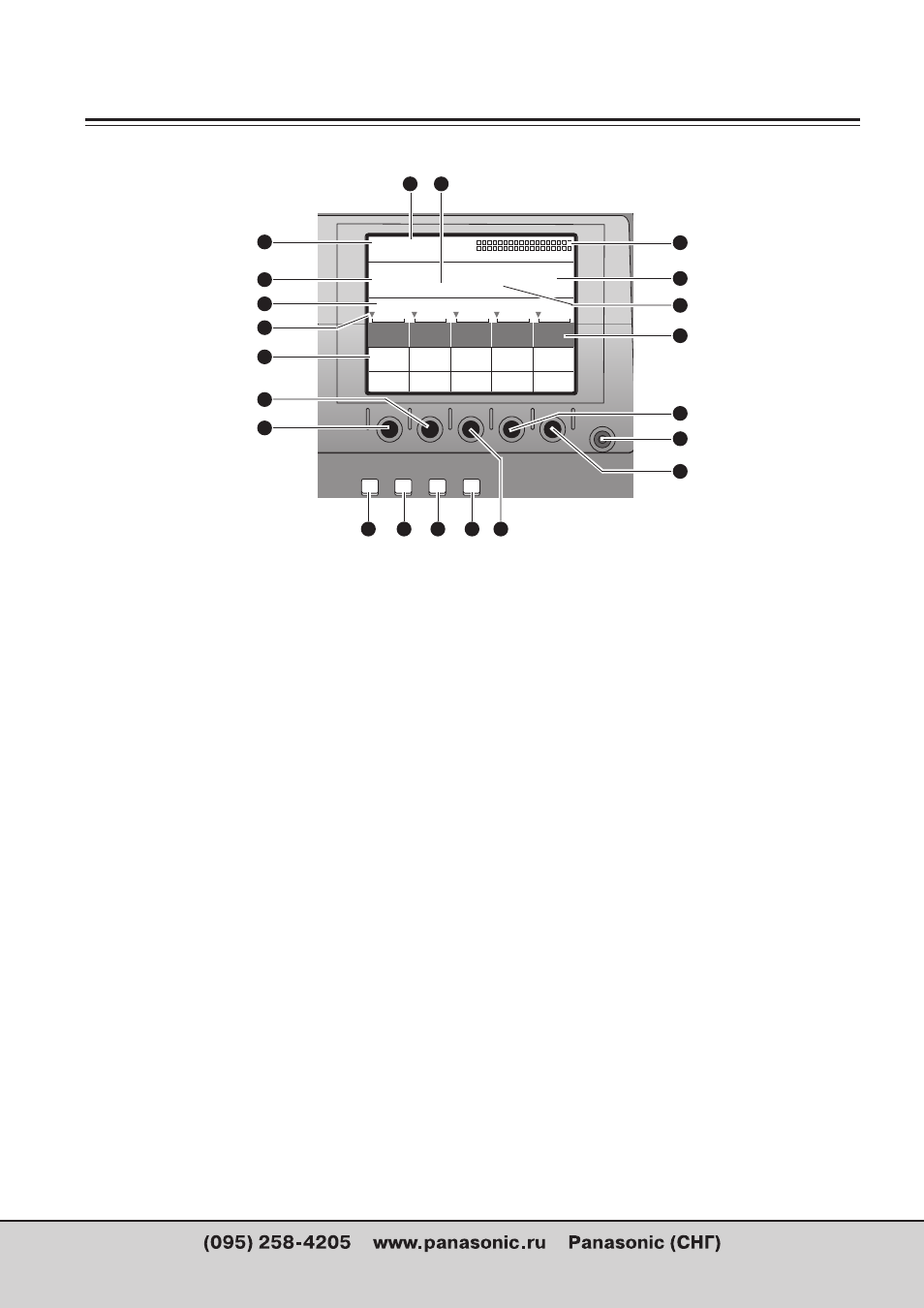

Группа настройки панели
● 1
Жидкокристаллический дисплей
На этом дисплее отображаются параметры эффек
та, настройки времени и другая информация.
● 2
Джойстик, место отображения
параметра Z
Во время позиционирования здесь отображаются
параметры X/Y/Z; во время настроек цвета здесь
отображаются параметры компонентного сигнала
Pb/Pr/Y.
● 3
Индикатор уровня звука
Показывает уровень выходного звука.
● 4
Место отображения номера события
Здесь отображаются номера события.
● 5
Место отображения времени
Здесь отображаются время переходов ME, DSK и
FADE.
● 6
Место отображения номера шаблона
Здесь отображаются переходные номера и номера
изображения переднего плана рирпроекции.
● 7
Место отображения внутренне
сгенерированного видео
Здесь отображаются установки для внутренних ви
деосигналов.
● 8
Место отображения экрана настроек
Здесь отображается наименование экрана, кото
рое было настроено действиями, производимыми
с помощью кнопок.
● 9
Место отображения позиции
вращающихся ручек
Здесь отображаются текущие позиции установки
вращающихся ручек 1, 2, 3, 4 и 5.
●
10 Scroll bar (полоса прокрутки)
Отображает положение на экране того пункта, ко
торый отображается в данный момент.
●
11 Пункт, место настройки параметра
Здесь отображаются детали настроек, которые вы
полняются с использованием установочных экра
нов.
Выбранные установки отображаются инверсией, а
параметры могут быть изменяться с использовани
ем вращающихся ручек 1, 2, 3, 4 и 5.
●
12 Вращающаяся ручка 1
Эта ручка используется для установки параметра
выбранного пункта.
●
13 Вращающаяся ручка 2
Эта ручка используется для установки параметра
выбранного пункта.
●
14 Вращающаяся ручка 3
Эта ручка используется для установки параметра
выбранного пункта.
●
15 Вращающаяся ручка 4
Эта ручка используется для установки параметра
выбранного пункта.
●
16 Вращающаяся ручка 5
Эта ручка используется для установки параметра
выбранного пункта.
