Компоненты и их функции

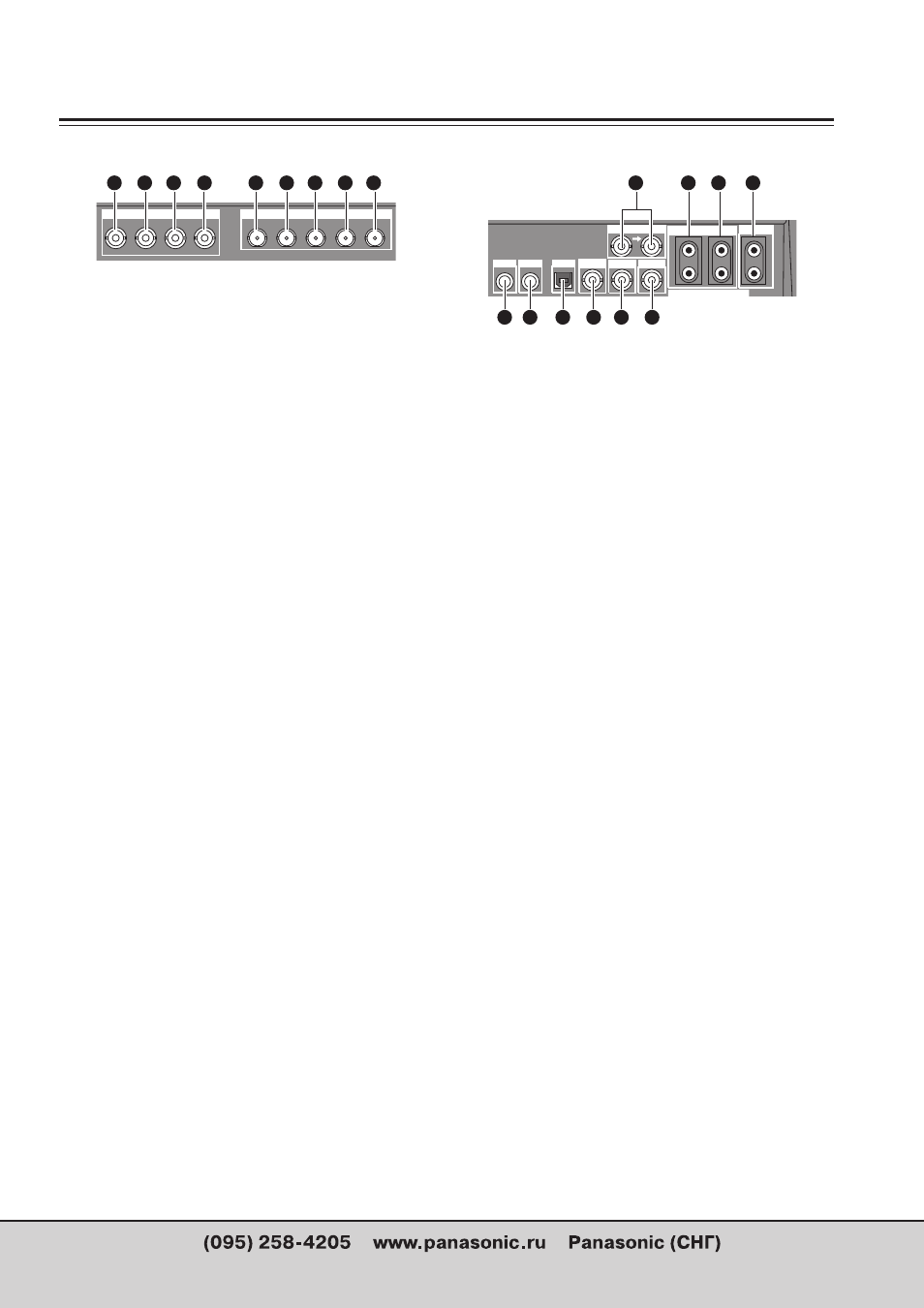

Разъемы на задней панели
Группа входа внешних
рирпроекций — EXT IN
● 1
Входной разъем внешней
рирпроекции
Может быть использован для рирпроекции или DSK
приложений. Также может быть использован для
принудительной синхронизации двух видеосигна
лов одним общим сигналом с использованием на
стройки на экране начальных установок.
● 2
Внешний разъем входа Y
Точка пересечения сигнала EXT или DSK Y является
входным сигналом на этот разъем.
Источник DSK также может быть настроен на экра
не установок DSK/FADE.
● 3
Внешний разъем входа PB
Точка пересечения сигнала EXT или DSK РВ являет
ся входным сигналом на этот разъем.
● 4
Внешний разъем входа PR
Точка пересечения сигнала EXT или DSK РR являет
ся входным сигналом на этот разъем.
Примечания
• Нестандартные сигналы не принимаются.
• Поскольку входные сигналы не проходят через
синхронизаторы кадров, они могут быть синхро
низированы с помощью этого устройства.
SDI (дополнительные разъемы SDI)
● 5
Разъем IN1
● 6
Разъем IN2
● 7
Разъем IN3
● 8
Разъем IN4
● 9
Разъем OUT
Разъемы, перечисленные выше, используются,
когда установлена дополнительная плата AG YA70.
● 1
Входной разъем MIC (микрофон)
Этот разъем может быть настроен как микрофон
или вспомогательный вход 2 на странице началь
ных установок.
● 2
Выходной разъем PHONE (наушники)
Наушники подключаются к этому разъему.
● 3
Разъем интерфейса USB
Используется для подключения компьютера и за
грузки файлов.
● 4
Выходной разъем ADV REF
(расширенный опорный сигнал)
Этот разъем выдает опорный сигнал с расширен
ной вертикальной фазой для применения в источ
никах входных сигналов.
● 5
Входные разъемы G/L
(опорный сигнал принудительной синхронизации
двух видеосигналов одним общим сигналом)
Это автоматически замыкаемые разъемы проход
ного типа.
Они обеспечивают сигналы к источнику видеомаг
нитофона или камеры и инициирует функцию при
нудительной синхронизации двух видеосигналов
одним общим сигналом.
При установке на экране начальных настроек они
обеспечивают опорный сигнал для входов G/L или
EXTKEY.
● 6
Выходной разъем PREVIEW
Сигналы, выбранные кнопкой выбора предпрос
мотра, подаются на выход через этот разъем.
● 7
Входной разъем GPI
В соответствии с выбором на экране начальных на
строек прикладывается пусковой испульс и стано
вится возможным переход для МЕ, DSK или федин
га. Эффект применяется спустя 3 кадра.
● 8
Входные разъемы левый (L) и правый
(R) AUX IN (запасной) 1
и
● 9
Входные разъемы левый (L) и правый
(R) AUX IN (запасной) 2
Эти разъемы могут использоваться в зависимости
от установок на экране начальных настроек.
●
10 Выходные разъемы левый (L) и
правый (R) AUDIO OUT 2
Это несбалансированные выходные разъемы для
звука.
14
G/L
MIC PHONE USB AD V REF PREVIEW GPI
AUX IN
1 2
L
R
L
R
AUDIO OUT 2
EDITOR
KEY
EXT IN
Y B P R
P IN1 IN2 IN3 IN4 OUT
SDI
1 2 3 4 5 6 7 8 9 5 8 9 10
1 2 3 4 6 7
