Praesideo 3.5 | Инструкции по установке и эксплуатации | 6 | Принадлежности для монтажа ru | 296
9 Снимите красную и коричневую изоляцию с медных
проводов, упирая их в ограничитель инструмента
для зачистки проводов (инструмент 5, см.
рисунок 29.11).
29.4.6 Монтаж гнездовых контактов
Делайте следующее:
10 Поместите оба гнездовых контакта в обжимные
клещи (инструмент 3, см. рисунок 29.12). В верхней
части обжимных клещей содержится выступ для
установки гнездового контакта в необходимое
положение в инструменте (см. рисунок 29.13).

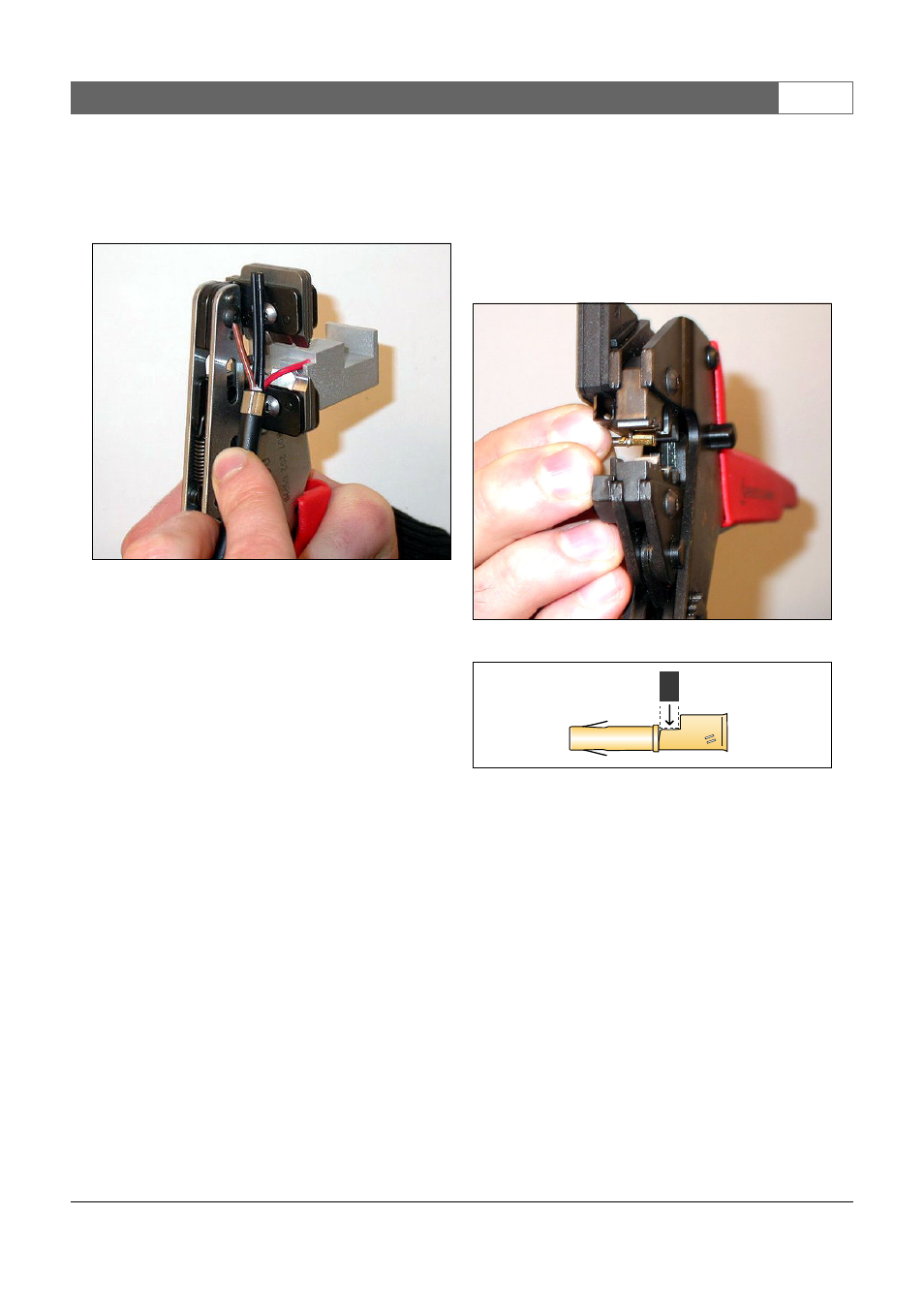

рисунок 29.11: Зачистка медного провода
рисунок 29.12: Обжимка гнездового контакта (1)
рисунок 29.13: Позиционирование гнездового
контакта
