Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 4 | Усилители
ru | 210
14
Соединительный
адаптер LBC1256/00
EVAC
14.1 Введение
Используя адаптер LBC1256/00 EVAC, можно
модернизировать громкоговорители, в которых нет
керамического блока с плавким предохранителем, чтобы
они соответствовали стандартам эвакуации.
14.2 Установка
Соединительный адаптер EVAC должен быть установлен в
корпусе с помощью двусторонней ленты (см. рисунок 14.1).
Кабель между громкоговорителем и соединительным
блоком EVAC должен быть коротким, чтобы температура
термального предохранителя не отличалась от температуры
кабеля. В противном случае, термальный предохранитель
не будет сгорать перед коротким замыканием в линии
громкоговорителя.
1 Двусторонняя клейкая лента
2 LBC1256/00
3 Корпус
Сам соединительный модуль EVAC является
трехконтактным винтовым разъемом, с которым может
быть соединен громкоговоритель (см. рисунок 14.2).
14.3 Технические данные

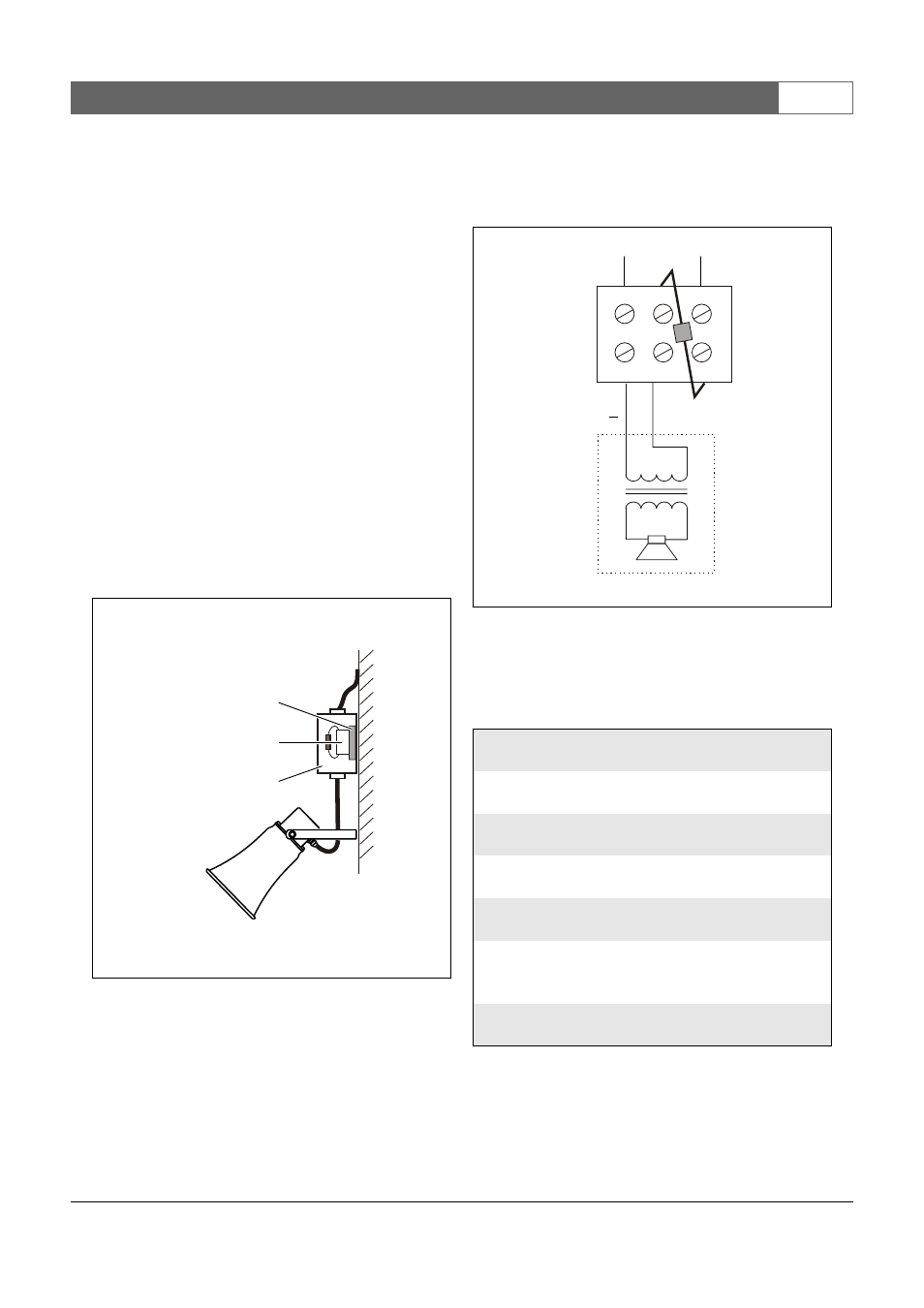

рисунок 14.1: Подробная информация о
соединении
1
2
3
рисунок 14.2: Принципиальная электрическая
схема
Габаритные размеры:
19 x 37 x 22 мм
Вес:
40 g
Плавкий предохранитель:
150°C
Материал:
Керамика
Тип:
3-контактный винтовой разъем
Предпочтительный кабель:
Термостойкий кабель (например, кабель с изол-
яцией PTFE)
Количество в упаковке:
100 штук
Lsp -
Lsp +
Lsp +
Lsp
