18

(095) 980 4205

www.panasonic.ru

Panasonic (СНГ)

ПОДКЛЮЧЕНИЯ

Внимание:

Подключение и монтаж должны осуществляться квалифицированными специалистами по сервисному обслуживанию
или монтажниками систем. Обратитесь к квалифицированным специалистам сервис центров.

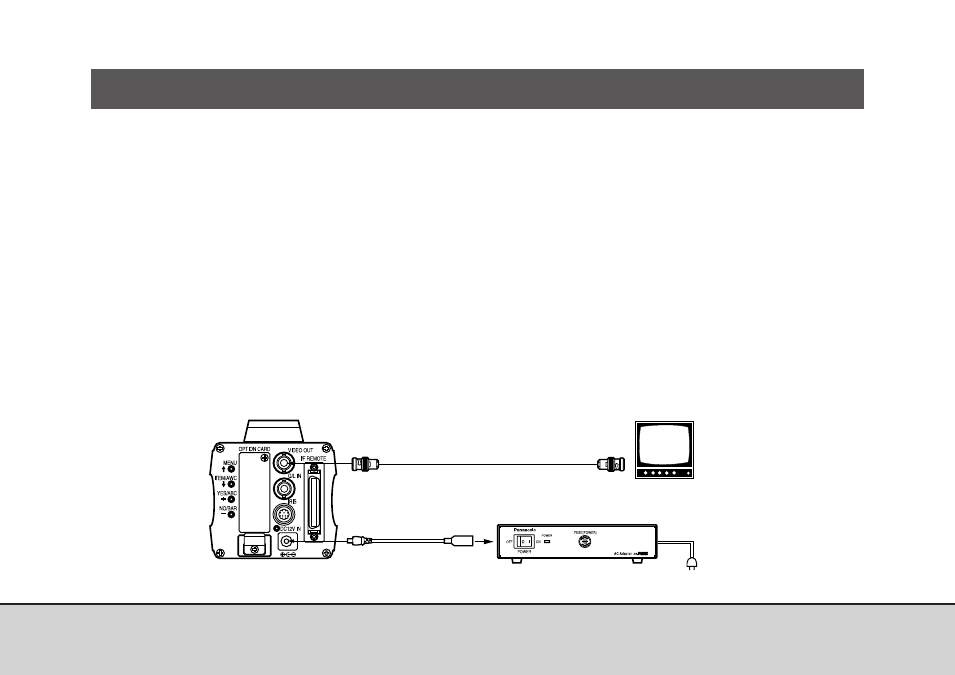

ПОДКЛЮЧЕНИЕ УСТРОЙСТВА С КОМПОЗИТНЫМ ВХОДНЫМ

РАЗЪЕМОМ

Подключение к любому устройству, имеющему композитный входной разъем, такому как видеомонитор или видеомаг
нитофон, должно осуществляться через разъем VIDEO OUT.

Питание на камеру должно подаваться по специальному кабелю питания постоянного тока AW CA4T1 (в комплект
поставки не входит).

Для подачи питания постоянного тока используйте дополнительный преобразователь переменного тока AW PS505.

Разъем VIDEO OUT

Коаксиальный кабель 75 Ом

Монитор

VIDEO IN

Блок питания AW PS505

Источник пост. тока
Кабель AW CA4T1
