(095) 980 4205 www.panasonic.ru Panasonic (СНГ) 11

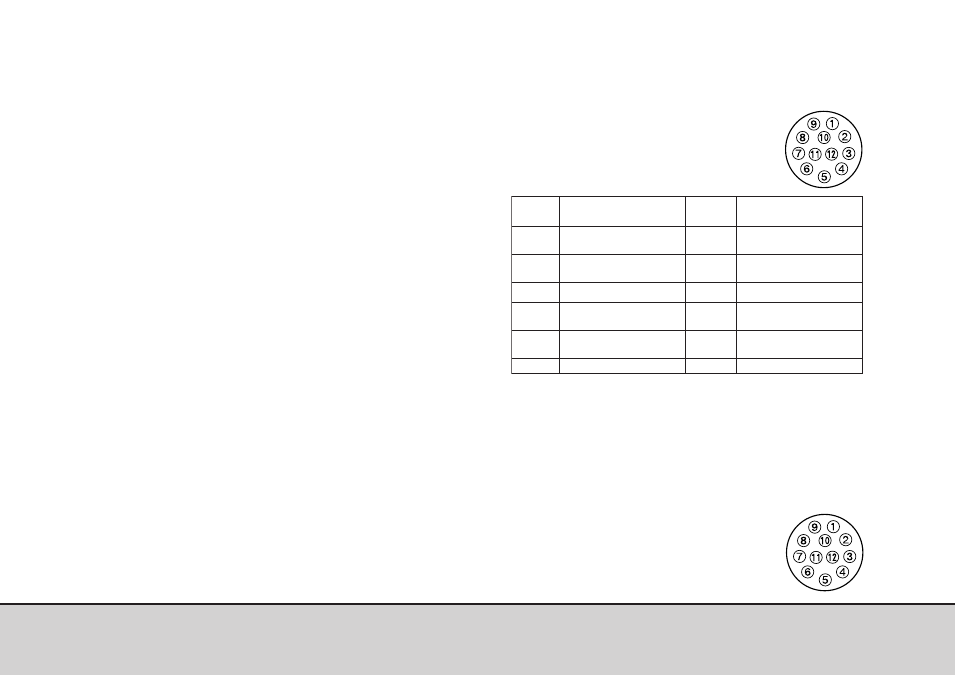

13.Разъем масштабирования/фокусиров
ки (ZOOM/FOCUS) (только AW E655)
Данный разъем предназначен для подключения ка
беля объектива и является стандарным входным
разъемом для объективов с функциями дистанцион
ного управления масштабирования и фокусировки.
Когда камера монтируется на головке масштабиро
вания/наклона компании Panasonic (та
кой как AW PH300A), не используйте
данный разъем в этом случае присо
едините кабель объектива к разъему
LENS I/F на головке.
N
а к ь р ы т ш
л а н г и С
N
а к ь р ы т ш
л а н г и С
1 а т а р в з о в ь л о р т н о K 7
е и н а в и ж е л с т O
ы м г а р ф а и д
2 я с т е у з ь л о п с и е Н 8
а т с и д / е о к с е ч и т а м о т в А
е и н е л в а р п у е о н н о и ц н
3 я л м е З 9 я с т е у з ь л о п с и е Н
4
е о к с е ч и т а м о т в А / е о н ч у Р
е и н е л в а р п у
0 1 я с т е у з ь л о п с и е Н
5
й о в о с и р и е и н е л в а р п У
й о м г а р ф а и д
1 1 я с т е у з ь л о п с и е Н
6 а в и т к е ъ б о ь т с о н щ о М 2 1 я с т е у з ь л о п с и е Н
7. Кнопка MENU (MENU/ )
При нажатия этой кнопки в течение 5 секунд на экра
не монитора появится меню. Нажатием на эту кнопку
можно выбрать текущий элемент меню во время его
нахождения на экране.
8. Кнопка ITEM/AWC (ITEM/AWC/ )
Нажатием на эту кнопку можно выбрать элемент
меню, находящийся ниже, во время нахождения
меню на экране. Если меню не выведено на экран
или камера находится в режиме съемки, этой кноп
кой задается автоматический баланс белого.
9. Переключатель YES/ABS (YES/ABS/+)
Нажатием этой кнопки во время нахождения на эк
ране главного меню можно вызвать на экран Подме
ню любого из пунктов Главного меню.
Если на экран выведено Подменю, этой кнопкой мож
но задать более высокое значение любой из уставок.
Если меню не выведено на экран или камера нахо
дится в режиме съемки, этой кнопкой задается ав
томатический баланс черного.
10.Кнопка NO/BAR (NO/BAR/ )
Если на экран выведено Подменю, нажатием на эту
кнопку можно выбрать элемент меню, находящийся
ниже.
Если на экран выведено Подменю, этой кнопкой мож
но задать более низкое значение любой из уставок.
Если меню не выведено на экран или камера нахо
дится в режиме съемки, нажатие этой кнопки попе
ременно выводит на экран контрольную цветовую
полосу и условия съемки.
11.Выходной разъем видеосигнала (VIDEO OUT)
На этот разъем подается композитный видеосигнал.
12.Разъем ирисовой диафрагмы
(IRIS)
Входной разъем для объектива с фун
кцией управления ирисовой диаф
рагмой.
