CatEye VELO 7 CC-VL520 - Инструкция (Страница 2)

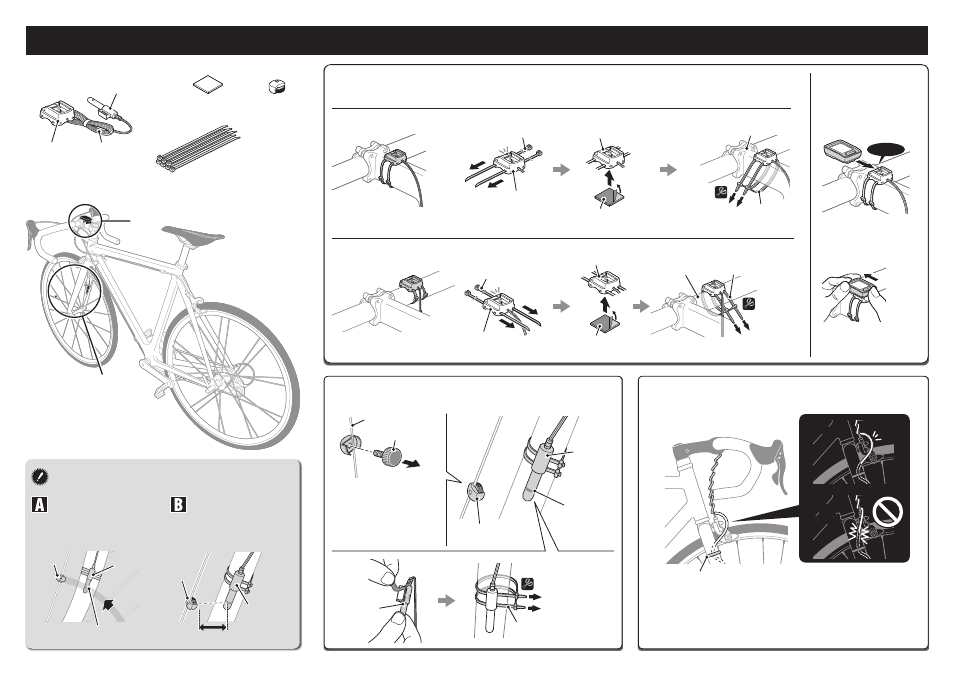

CC-VL820 / 520 RU 2 Установка компьютера на велосипед
5 mm
При установке крепежа на выносе руля :
1
Установите крепеж на выносе или на руле
2
Установите датчик и магнит
3
Как правильно проложить провод компьютера
Крепеж может быть установлен либо на выносе, либо на руле в зависимости от того, где посадка фиксатора крепежа лучше.
Демонтаж/ уста-
новка велоком-
пьютера
Датчик
Пластмассовые стяжки
(x 7)
Магнит
Пластмассовые стяжки
Пластмассовые стяжки
Пластмассо-
вые стяжки
Пластмассо-
вые стяжки Руль
Щелчок
Удерживая велокомпьютер
рукой,
нажмите на него слегка
вперед и вверх
Вынос руля
Крепеж Провод
Двухсторонний скоч
Крепеж
Крепеж
Крепеж
Крепеж
Двухсторонний
скоч
Двухсторонний
скоч
Прочно затяните
Магнит
Спица
Магнит
Магнит
ЗОНА ДАТЧИКА
Датчик
Датчик
Магнит
Датчик
Датчик
Пластмассовые
стяжки
Пластмассовые стяжки
ЗОНА ДАТ-
ЧИКА
ПО НАПРАВЛЕНИЮ
К ЗОНЕ ДАТЧИКА
При установке крепежа на руле :
Установите магнит на переднем колесе, а датчик
на вилке.
Магнит и датчик должны находит-
ся на одинаковом расстоянии от
оси вращения колеса.
Зазор между датчиком и магни-
том должен быть не более 5 мм.
Внимание:
отрегулируйте длину провода так, чтобы не было каких-ли-
бо помех при повороте руля.
* Магнит можно установить
в любом месте на спице с
соблюдением указанных
выше условий установки.
1
2
Прочно
затяните
Прочно затяните
Правильно
Непра-
вильно!
Отрезать излишек
фиксатора крепежа
Отрезать из-
лишек фикса-
тора крепежа
Отрезать излишек
фиксатора крепежа
