Инструкция по эксплуатации CHAMPION GS6510E
Страница 13
13
Перед началом работы отрегулируйте высоту
рабочих рукояток соответственно вашего ро-
ста. Для этого ослабьте гайку (1) Рис.6, под-
нимите рукоятку (2) вверх. Установите рукоят-
ку(3) в требуемое положение, опустите руко-
ятку (2) вниз, до упора и затяните гайку.

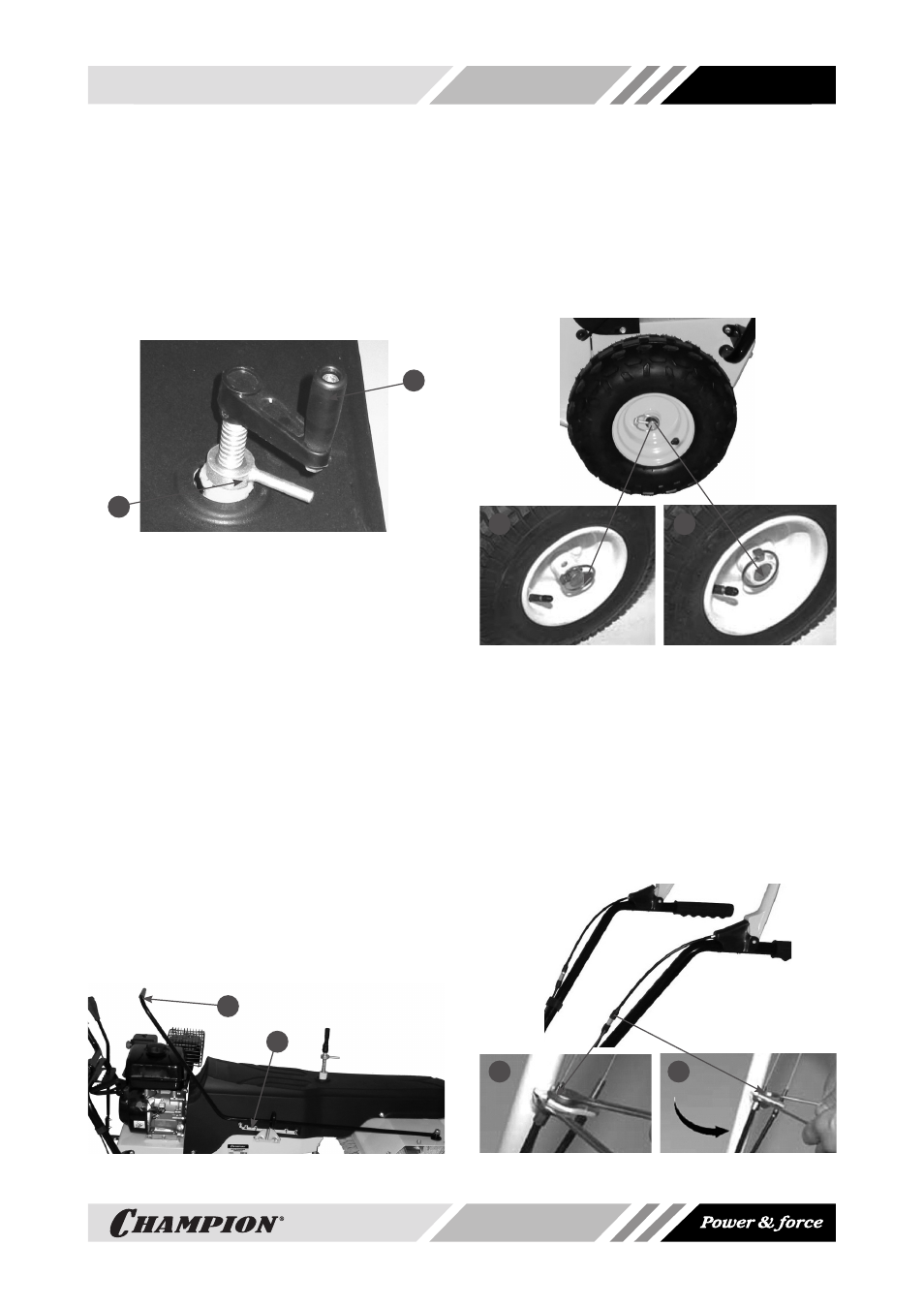

РЕГУЛИРОВКА ВЫСОТЫ
ПОДЪЕМА ЩЕТКИ
1
2
Рис.7
Для качественной уборки территории необхо-
димо установить щетку на нужной высоте и
правильно отрегулировать давление на щет-
ку. При очень большом давлении на щетку,
щетина прогибается слишком сильно, чистя-
щий эффект при этом снижается. При слиш-
ком маленьком давлении на щетку, не будет
плотного контакта щетины с поверхностью и
очищающий эффект также снижается.
Регулировка давления на щетку производит-
ся с помощью уменьшения или увеличения
высоты подъема дополнительного опорного
колеса. Высота подъема колеса регулирует-
ся рукояткой (2) Рис.7.
Для регулировки поднимайте колесо до тех
пор, пока щетка коснется поверхности. По-
верните рукоятку еще примерно на три обо-
рота и зафиксируйте ее гайкой(1) Рис.7.
РЕГУЛИРОВКА УГЛА ПОВОРОТА
ЩЕТКИ
A
1
Рис.8
Для большего удобства при работе подме-
тальной машиной, можно регулировать угол
поворота щетки. Угол поворота регулирует-
ся рычагом (1) Рис.8. Рычаг после установ-
ления нужного угла фиксируется в одном из
пяти положений (А) Рис.8.
КОЛЕСО СВОБОДНОГО ХОДА
Рис.9
Для более удобного маневрирования при по-
воротах в подметальной машине предусмо-
трена функция «колесо свободного хода».
Выбор функции - шплинт крепления колеса
продевается только через ось колеса. Отме-
на функции - шплинт крепления колеса про-
девается через ступицу и ось колеса.
РЕГУЛИРОВКА ТРОСОВ
УПРАВЛЕНИЯ
Рис.10
A
B
A
B
