РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

И ОРГАНОВ УПРАВЛЕНИЯ

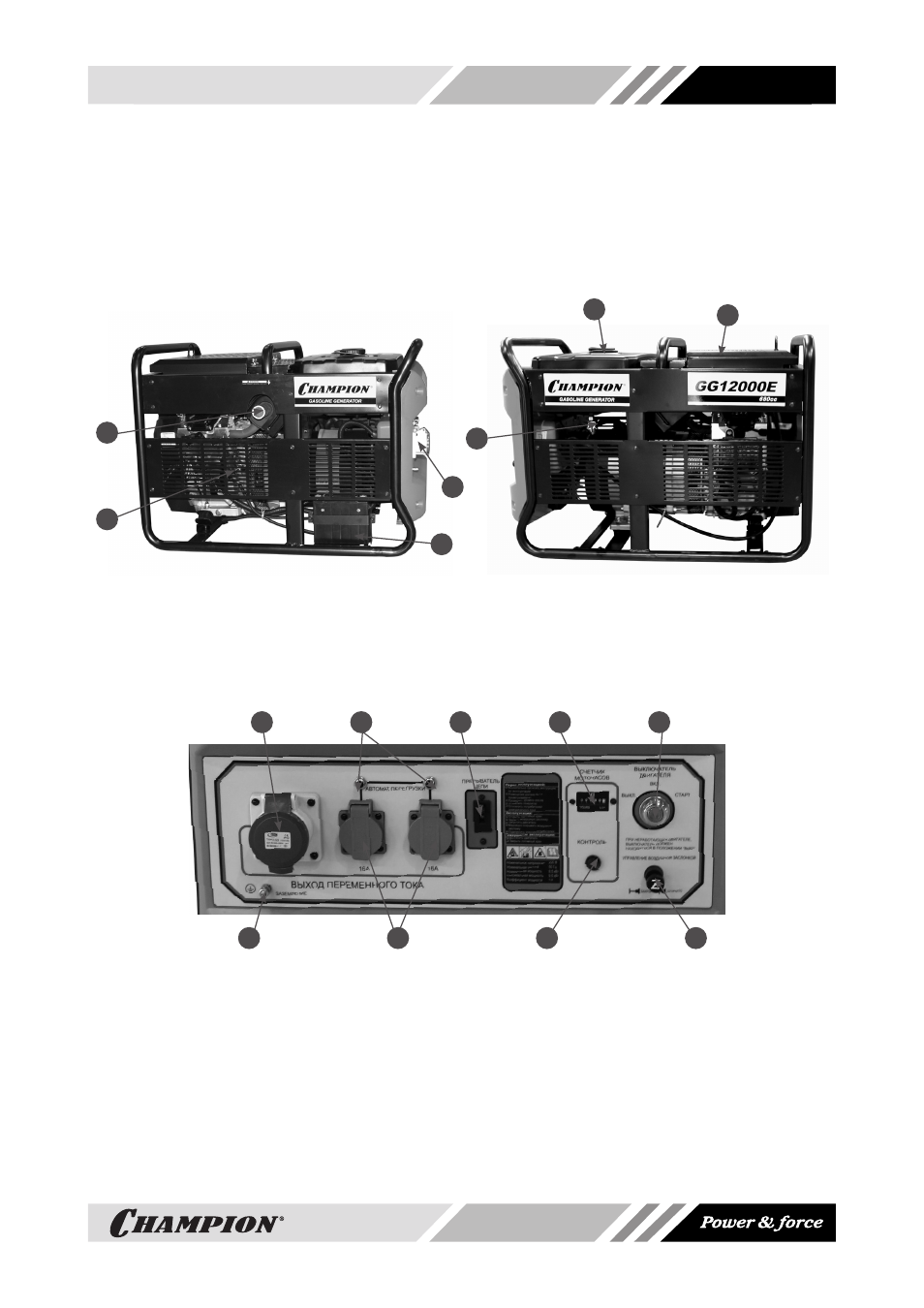

На рисунках 1,2, показаны расположение основных узлов и органов управления дизельного

генератора.

Рис.1

1.Топливный кран 2.Топливный бак 3. Отсек воздушного фильтра. 4. Панель управления

5.Аккумулятор 6. Стартер электрический 7.Глушитель

Рис.2. Панель управления

1.Клемма заземления 2. Розетка 220В/32А 3. Предохранители 4. Прерыватель цепи

5. Счетчик моточасов 6. Замок зажигания 7.Тяга воздушной заслонки

8. Контрольная лампа работы генератора 9. Розетка 220В/16А

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

9
