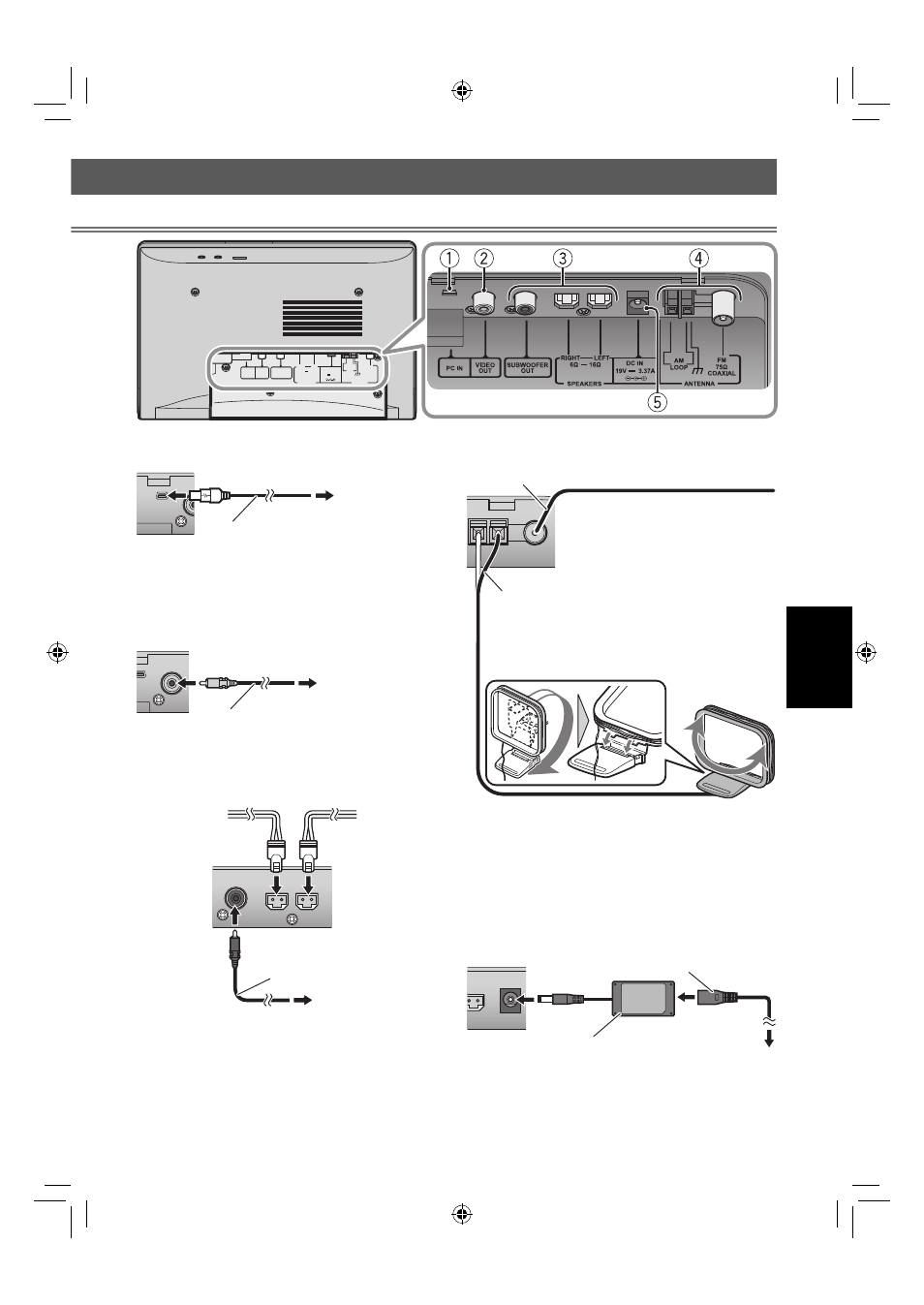

Подключение антенны FM/AM
5
Подключение кабеля питания
Запрещается использовать другой адаптер •
переменного тока для подключения данной модели.
Не подсоединяйте шнур питания переменного тока
•
к сетевой розетке до повторной установки крышки
разъемов.
Антенна FM (входит в комплект поставки)
Раздвиньте ее для получения
наилучшего качества приема.
Для обеспечения лучшего приема •
FM отсоединитепоставляемую
антенну FM и подсоедините
внешнюю антенну FM (не входит
в комплект поставки), используя
кабель с сопротивлением 75 Ом и
коаксиальным разъемом (IEC или
DIN45325).
Рамочная антенна
AM (входит в
комплект поставки)
1
Подключение к компьютеру
2
Подключение монитора
Подсоедините видеокабель, чтобы
просматривать видеозаписи/изображения с
iPod/iPhone/iPad на мониторе.
3
Подключение динамиков и сабвуфера
Для установки динамиков см. “Примечания •
относительно установки динамиков” на стр. 3.
От правого
динамика
От левого
динамика
Кабель с RCA-
разъемом (не входит в
комплект поставки)
На вход сабвуфера
Композитный
видеокабель (не
входит в комплект
поставки)
На композитный
видеовход
монитора
Кабель USB (не
входит в комплект
поставки)
На USB-порт
компьютера
К розетке
Адаптер переменного тока
(входит в комплект поставки)
Шнур питания (входит в
комплект поставки)
Поворачивайте петлевую антенну AM (входит
в комплект поставке), пока не получите
наилучшее качество приема.
Держите кабель рамочной антенны AM •
обернутым вокруг рамы рамочной антенны
AM, в противном случае эффективность и
чувствительность рамочной антенны AM
может быть уменьшена.
Черный
AM
LOOP
FM
75Ω 6Ω 16Ω
COAXIAL
ANTENNA
DC IN
19V 3.37A
RIGHT
SPEAKERS
LEFT
SUBWOOFER OUT VIDEO OUT PC IN
