5
Polski
4

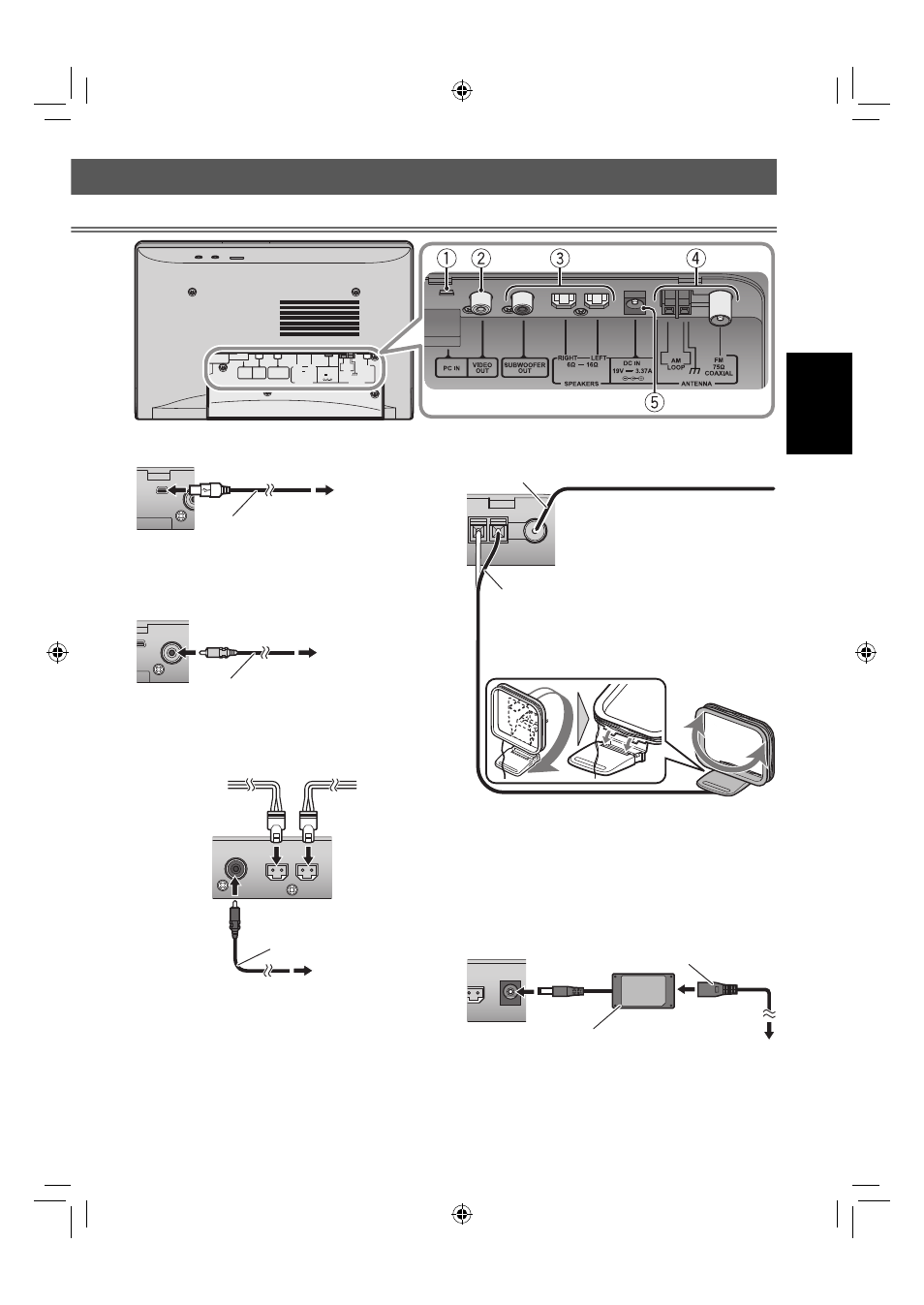

Podłączanie anteny FM/AM
Antena FM (w zestawie)
Rozłożyć antenę, aby uzyskać
najlepszy odbiór.
Aby zapewnić jak najlepszy
•
odbiór radiowy na falach
ultrakrótkich (FM), odłącz
dostarczoną antenę FM i podłącz
zewnętrzną antenę FM (nie wchodzi
w skład zestawu) przewodem 75 Ω
ze złączem koncentrycznym (IEC lub
DIN45325)
Antena pętlowa
AM (w zestawie)
Obracać antenę pętlową AM (w zestawie) do
momentu uzyskania najlepszego odbioru.
Przewód anteny ramowej AM powinien być
•
owinięty wokół ramy anteny; w przeciwnym
razie może dojść do zmniejszenia
skuteczności i czułości anteny ramowej AM.
Czarny
5
Podłączanie przewodu zasilania
Do gniazdka ściennego
Zasilacz prądu zmiennego
(w zestawie)
Kabel zasilający (w zestawie)
Nie używaj innego zasilacza sieciowego z tym
•
modelem.
Kabel zasilania sieciowego można podłączyć
•
dopiero po założeniu osłony złączy.
1
Podłączanie komputera
Kabel USB (nie wchodzi w
skład zestawu)
Do portu USB
komputera
2
Podłączanie monitora
Aby wyświetlać filmy/obrazy z iPoda/iPhona/iPada
na monitorze, podłączyć przewód wideo.
Przewód wideo kompozytowego
(nie wchodzi w skład zestawu)
Do wejścia sygnału
kompozytowego
monitora
3
Podłączanie głośników i subwoofera
Z prawego
głośnika
Z lewego
głośnika
Przewód wtyczki RCA (nie
wchodzi w skład zestawu)
Do wejścia
subwoofera
Instalowanie głośników - patrz punkt “Informacje
•
o instalacji głośników” na str. 3
AM
LOOP
FM
75Ω
6Ω 16Ω
COAXIAL
ANTENNA
DC IN
19V
3.37A
RIGHT
SPEAKERS
LEFT
SUBWOOFER
OUT
VIDEO
OUT
PC IN
CAUTION:
SEE BOTTOM
