5
ČeskyČesky
4

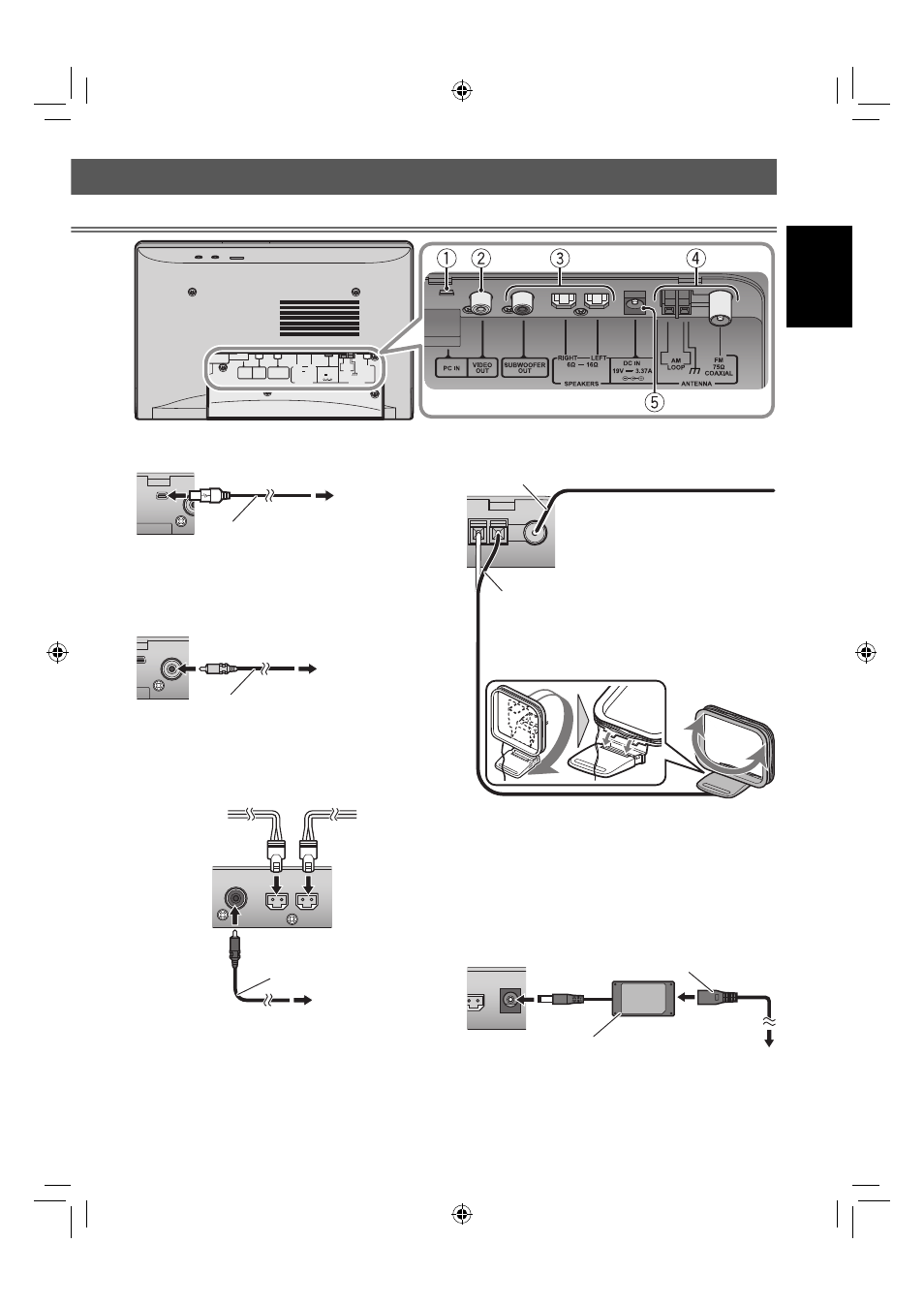

Připojení antény pásma FM/AM
5
Připojení napájecího kabelu
Nepřipojujte k tomuto modelu jiný napájecí adaptér.
•
Nezapojujte napájecí kabel do síťové zásuvky,
•
dokud nevrátíte kryt terminálu na místo.
Anténa FM (je součástí dodávky)
Vysuňte ji, aby poskytovala co
nejlepší příjem.
Pro lepší příjem pásma FM
•
odpojte dodanou anténu pro
pásma FM a připojte venkovní
anténu FM (není součástí
dodávky) s pomocí kabelu s
impedancí 75 Ω s konektorem
koaxiálního typu (IEC nebo
DIN45325).
Rámová anténa
pásma AM (je
součástí dodávky)
1
Připojení počítače
2
Připojení monitoru
Připojte video kabel pro zobrazení videa/obrázků z
iPodu/iPhonu/iPadu na monitoru.
3
Připojení reproduktorů a subwooferu
Pokyny k instalaci reproduktorů, viz „Poznámky k
•
instalaci reproduktorů“ na str. 3.
Z pravého
reproduktoru
Z levého
reproduktoru
Kabel s konektory
RCA (není součástí
dodávky)
Ke vstupu
subwooferu
Kabel pro kompozitní
video
(není součástí dodávky)
Ke vstupu
kompozitního videa
monitoru
Kabel USB (není
součástí dodávky)
K USB portu
počítače
K síťové zásuvce
Napájecí adaptér
(je součástí dodávky)
Napájecí kabel (je součástí dodávky)
Otáčejte smyčkou AM (je součástí dodávky)
dokud není zajištěn co nejlepší příjem.
Smyčkovou anténu pro pásmo AM nechte
•
ovinutou okolo jejího rámu, jinak může dojít
ke snížení efektivity a citlivosti smyčkové
antény pro pásmo AM.
AM
LOOP
FM
75Ω
6Ω 16Ω
COAXIAL
ANTENNA
DC IN
19V
3.37A
RIGHT
SPEAKERS
LEFT
SUBWOOFER
OUT
VIDEO
OUT
PC IN
CAUTION:
SEE BOTTOM
Černý
