4
Установка оборудования
Внимание
Перед началом работ отсоедините кабели питания вашего ПК, а также монитора и
всего оборудования, подключенного к компьютеру. В противном случае может
произойти повреждение карты ТВ тюнера VideoMate, которое не будет считаться
гарантийным случаем.
1. Выключите компьютер и отсоедините
основной шнур питания.
2. Снимите крышку корпуса компьютера.
Подключение функций
включения/выключения
компьютера

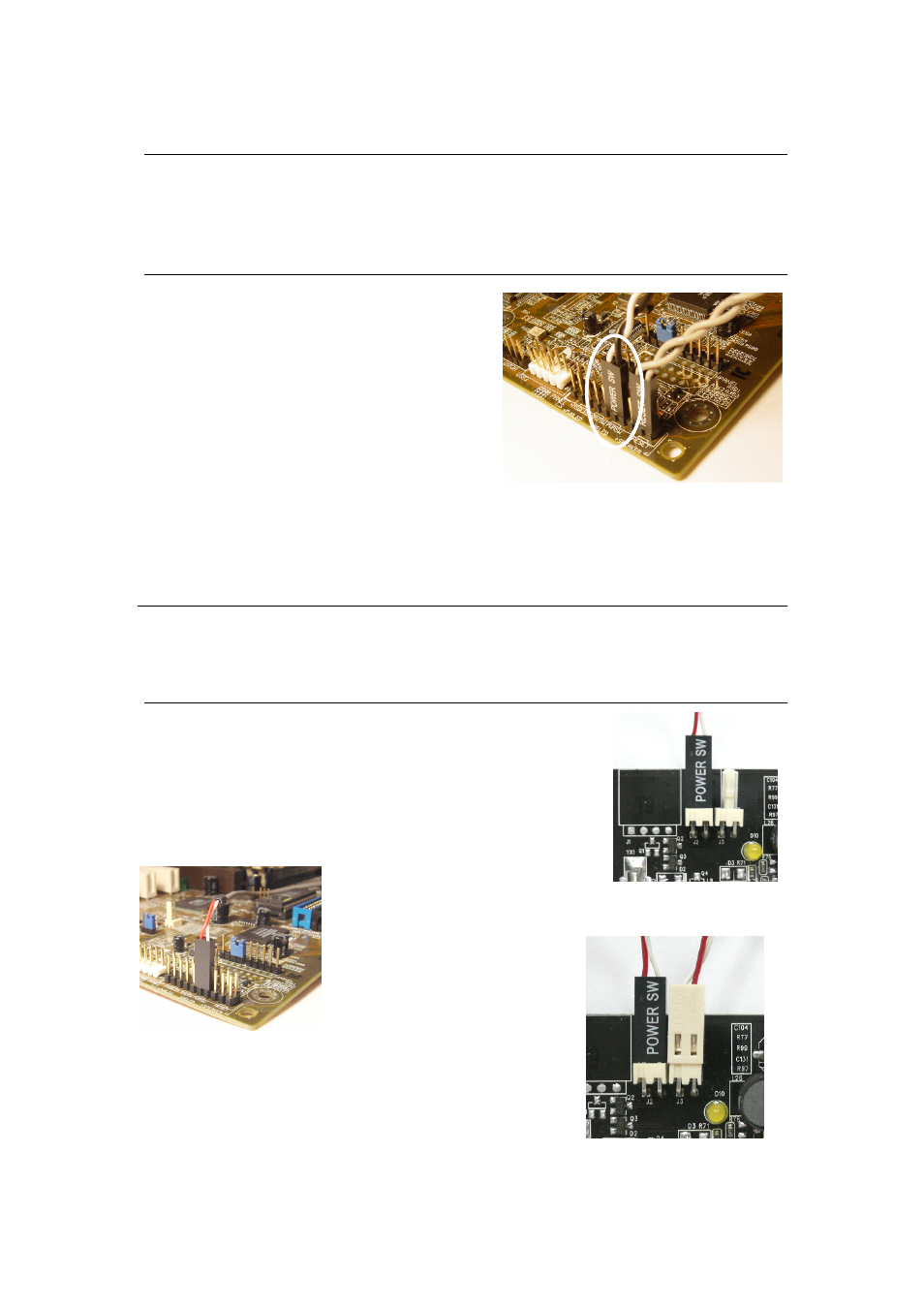

3. Найдите шнур, соединяющий кнопку включения/выключения вашего компьютера с
разъемом включения питания на материнской плате. Обычно этот шнур
представляет собой свитую пару проводов с двухконтактным разъемом, как
показано на рисунке.
Внимание
Разъем кнопки питания обычно помечен «POWER SW» или подобной меткой. Важно
запомнить расположение контактов, куда он был подключен, для дальнейших действий
по установке.
4. Отсоедините провод кнопки питания от материнской
платы и подключите его к разъему J2 на карте тюнера
VideoMate S350, как показано на иллюстрации.
5. Подключите черный разъем поставляемого в комплекте
кабеля к разъему кнопки питания на материнской плате.
6. Подключите белый разъем шнура питания к разъему J3
на карте ТВ-тюнера VideoMate.
