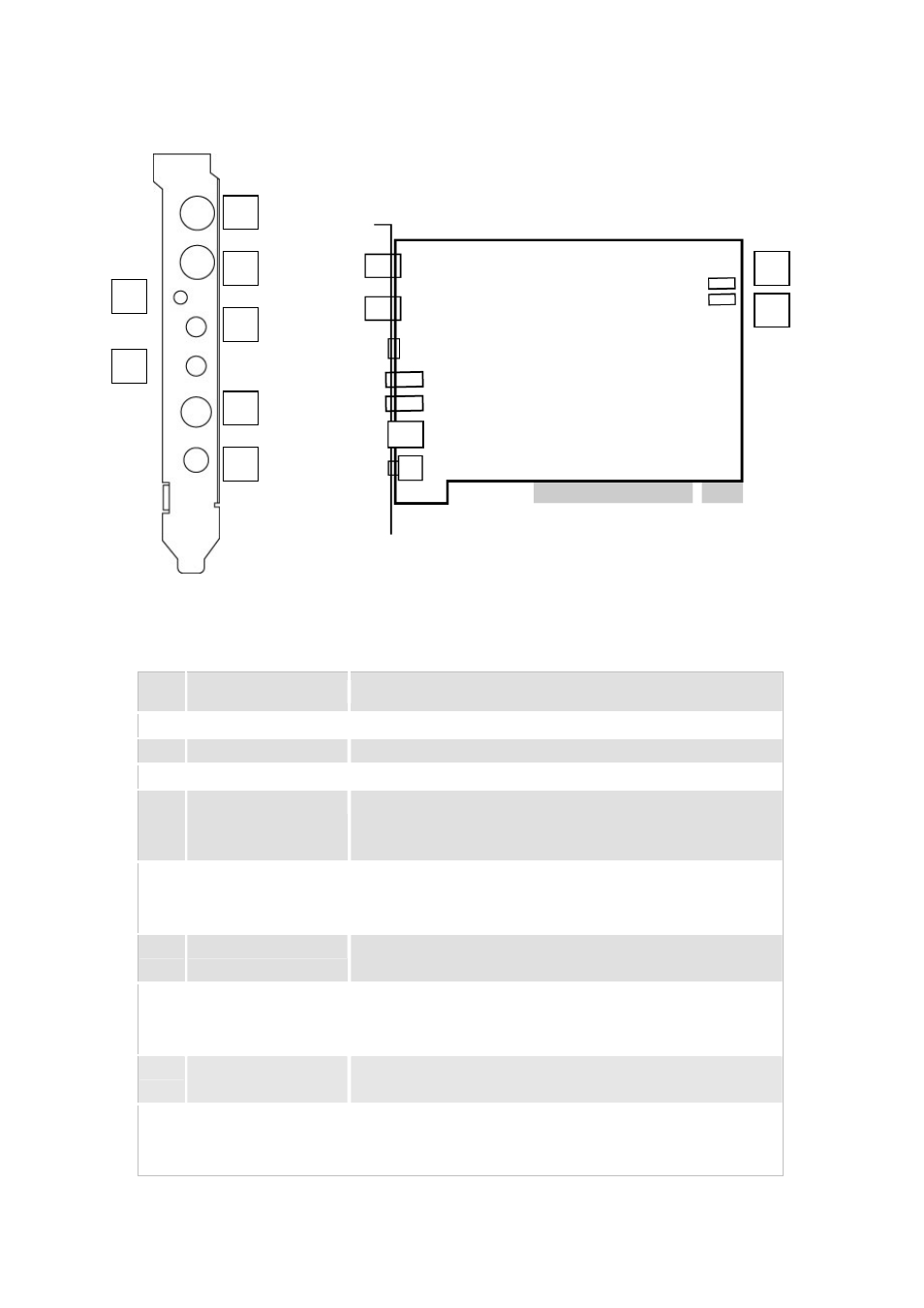

Разъемы на тюнере VideoMate S350
Назначение
Описание
1
Переходник
Подключение других спутниковых устройств
2
Спутниковый вход
Подключение кабеля от спутниковой антенны.
3
Инфракрасный порт Подключение ИК-приемника.
4
Аудиовход
Подключение аудио кабеля от внешнего аудиоисточника,
например, видеомагнитофона, DVD или VCD-плеера
(только для аналогового видеозахвата).
5
Аудиовыход
Подключение с помощью поставляемого в комплекте
аудио кабеля входного порта Line-In звуковой карты или
интегрированного аудиоконтроллера.
6
Вход S-Video
Подключение S-Video кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера..
7
Композитный вход
Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона, DVD или
VCD-плеера.
8
Вход управления
питанием
Подключение кабеля от кнопки питания на корпусе
компьютера.
9
Выход управления
питанием
Подключение поставляемого в комплекте кабеля к
разъему включения питания (Power) на системной плате
компьютера
