7 93
Уход за автомобилем

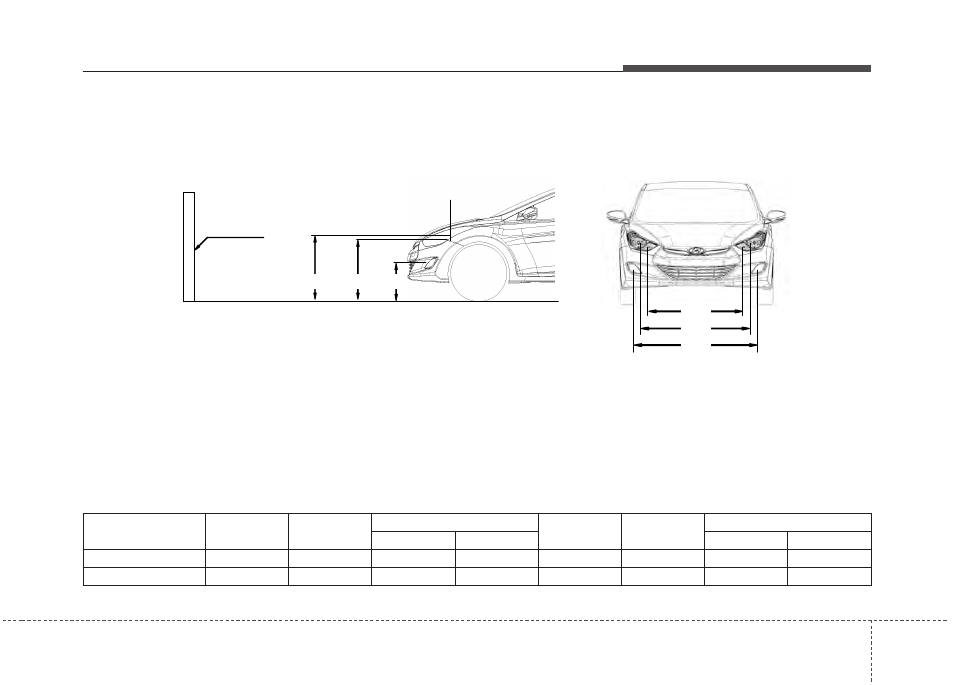

Контрольная точка
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centers
W2
H1
H2
H3
W1
W3
Screen
Ground
< Distance between lamps >
< Ground Height >
Состояние
автомобиля
H1
H2
H3
W1
W2
W3
с ДХО*
без ДХО
с ДХО*
без ДХО
Без водителя
713 (28,1)
666 (26,2)
389 (15,3)
414 (16,3)
1334 (52,5)
1100 (43,3)
1400 (55,1)
1460 (57,5)
С водителем
706 (27,8)
659 (25,9)
382 (15,0)
407 (16)
1334 (52,5)
1140 (44,9)
1400 (55,1)
1460 (57,5)
ДХО: дневные ходовые огни
H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар
<Высота над землей>
Экран
Земля
<Расстояние между лампами фар>
Единица измерения: мм (дюймы)
