Уход за автомобилем
84
7

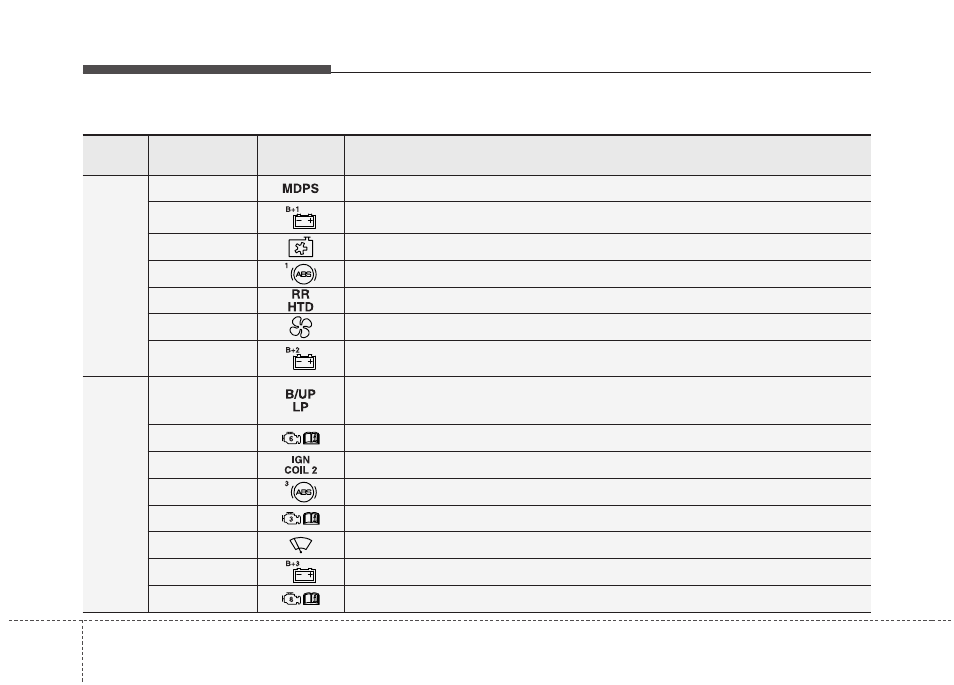

Панель плавких предохранителей в отсеке двигателя
Номинал
предохранителя
Символ
Защищаемый компонент
МУЛЬТИП
РЕД
80A
ЭБУ ЭУР
60A
Интелл. распр. кор. (ARISU-LT 1 (4 кан), интелл. выкл. пит. 1,
интелл. выкл. пит. 6, пред. - F24, F31, F42)
40A
РЕЛЕ 11, РЕЛЕ 12
40A
ЭБУ АБС, ЭБУ ESP, многофункц. диагн. разъем
40A
РЕЛЕ 1
40A
РЕЛЕ 10
60A
Интелл. распр. кор. (реле звукового сигнала прерывателя поворотов, ARISU-LT 2 (4 кан),
интелл. выкл. пит. (1 кан), интелл. выкл. пит. (2 кан), пред.- F19, F33, F44)
ПРЕД
10A
Электрохромное зеркало, левый задний комбинированный фонарь (внутр.), правый
задний комбинированный фонарь (внутр.), МКПП - выключатель стоп-сигнала, ЭБУ
электрооб. кузова, комбинация приборов
15A
МКПП - датчик скорости автомобиля, АКПП - переключатель селектора, БУТ (G4FC)
15A
G4FC - катушка зажигания №1/2/3/4, конденсатор
10A
Блок управления АБС, ЭБУ ESP, многофункц. диагн. разъем, датчик рысканья (с ESP)
10A
Выкл. стоп-сигнала, МКПП - ЭБУД, АКПП - PCM
10A
Датчик дождя, МКПП - ЭБУД (G4NB), АКПП - PCM (G4NB)
50A
Интелл. распр. кор. (устройство отсечки тока утечки, пред. - F25, F32, F38, F43)
40A
ЭБУ EMS (реле управления двигателем, пред. - F32, F33, F34)
