Инструкция по эксплуатации Bosch Therm 4000 S
Страница 7
Технические данные прибора
| 7
RU
6 720 680 340 (2010/07)
2.9

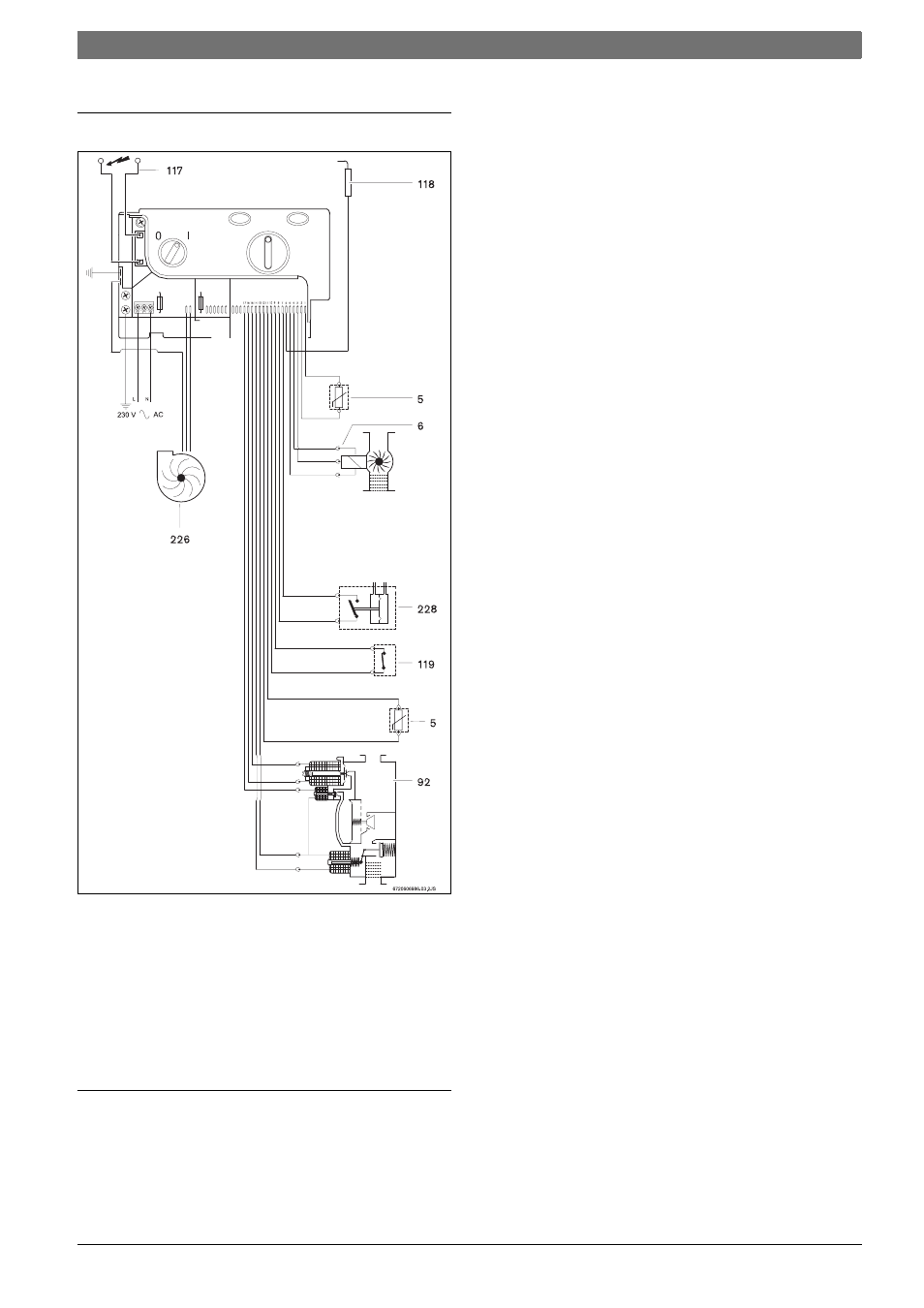

Электрическая схема
Рис 3
Электрическая схема
5
Датчик температуры
6
Датчик протока воды
92
Газовая арматура
117
Запальный электрод
118
Электрод ионизации
119
Ограничитель температуры
226
Дымосос
228
Прессостат
2.10
Инструкция по эксплуатации
Горячая вода
Откройте газовый и водяной краны и убедитесь, что
все соединения герметичны.
Поставьте главный переключатель в рабочее
положение (
Æрис. 7, поз. 3) (глава 3.2).
Когда вентиль горячей воды открыт, датчик протока
воды (
Æрис. 3, поз. 6) посылает сигнал блоку
управления. Этот сигнал инициирует следующие
операции:
• Дымосос начинает работать
• одновременно работает запальный электрод, и
газовый вентиль открывается (
Æрис. 3, поз. 92).
• горелка зажигается
• электрод ионизации (Æ1рис. 3, поз.118) управляет
состоянием пламени.
• температура воды регулируется автоматически
датчиками или контроллерами в соответствии с
выбранной температурой
Выключение прибора, если превышен период
безопасности
Если пламя не появилось в пределах
предусмотренного периода безопасности (15 секунд),
прибор будет отключен автоматически.
Присутствие воздуха в газовпускном патрубке
(например, когда прибор используется после
длительного перерыва) может замедлить
воспламенение.
В этом случае, если попытки воспламенения
продолжаются слишком долго, устройство
безопасности предотвращает дальнейшую работу.
Выключение прибора из-за перегрева
Блок управления контролирует температуру нагрева с
помощью датчика, расположенного в выходном
патрубке горячей воды, и ограничителя температуры,
расположенного в теплообменнике. Если будет
обнаружено чрезмерное повышение температуры,
устройство безопасности отключит прибор.
Выключения прибора из-за неполного удаления
дымовых газов (прессостат)
Прессостат обнаруживает перепады давления до и
после Дымососа и отключает прибор, если
обнаруживает неполное удаление дымовых газов.
Перезапуск после аварийного отключения
Чтобы перезапустить аппарат после аварийного
отключения:
B Для повторного пуска прибора нужно нажать кнопку
«Reset» (перезапуск).
