6 | Технические данные прибора
RU
6 720 680 340 (2010/07)
2.8

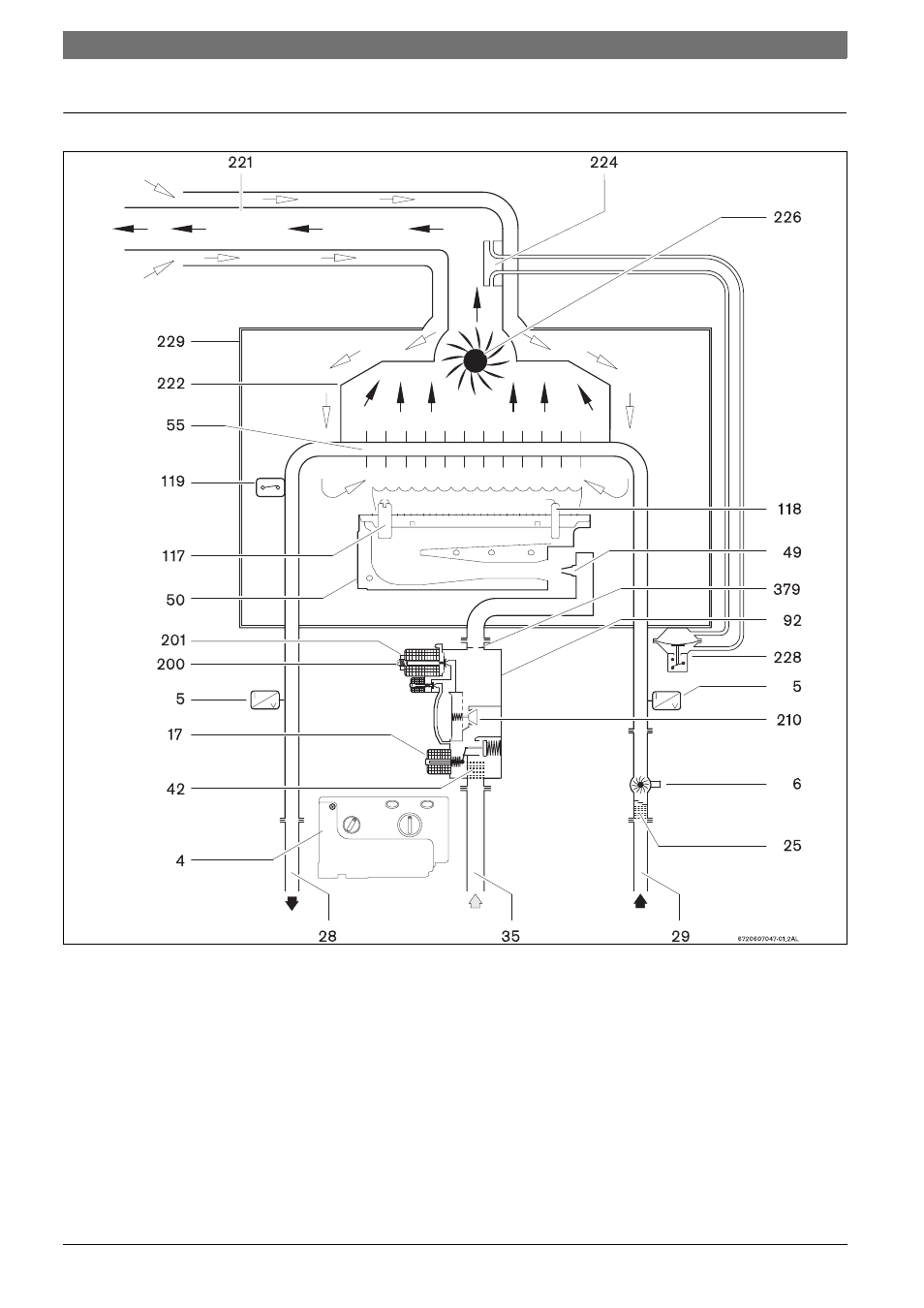

Устройство прибора
Рис 2
Описание прибора
4
Электронный блок управления
5
Датчик температуры
6
Датчик протока воды
17
Главный газовый клапан
25
Водяной фильтр
28
Трубопровод горячей воды
29
Трубопровод холодной воды
35
Патрубок подвода газа
42
Газовый фильтр
49
Форсунка
50
Горелка
55
Теплообменник
92
Газовая арматура
117
Запальный электрод
118
Электрод ионизации
119
Терморегулятор
200
Винт коррекции минимального количества газа
201
Корректор максимального количества газа
210
Газовый вентиль
221
Коаксиальная труба
222
Коллектор дымового газа
224
Датчик перепада давления
226
Дымосос
228
Прессостат
229
Герметичный отсек
