10 | Технические данные прибора
RU
6 720 680 340 (2010/07)

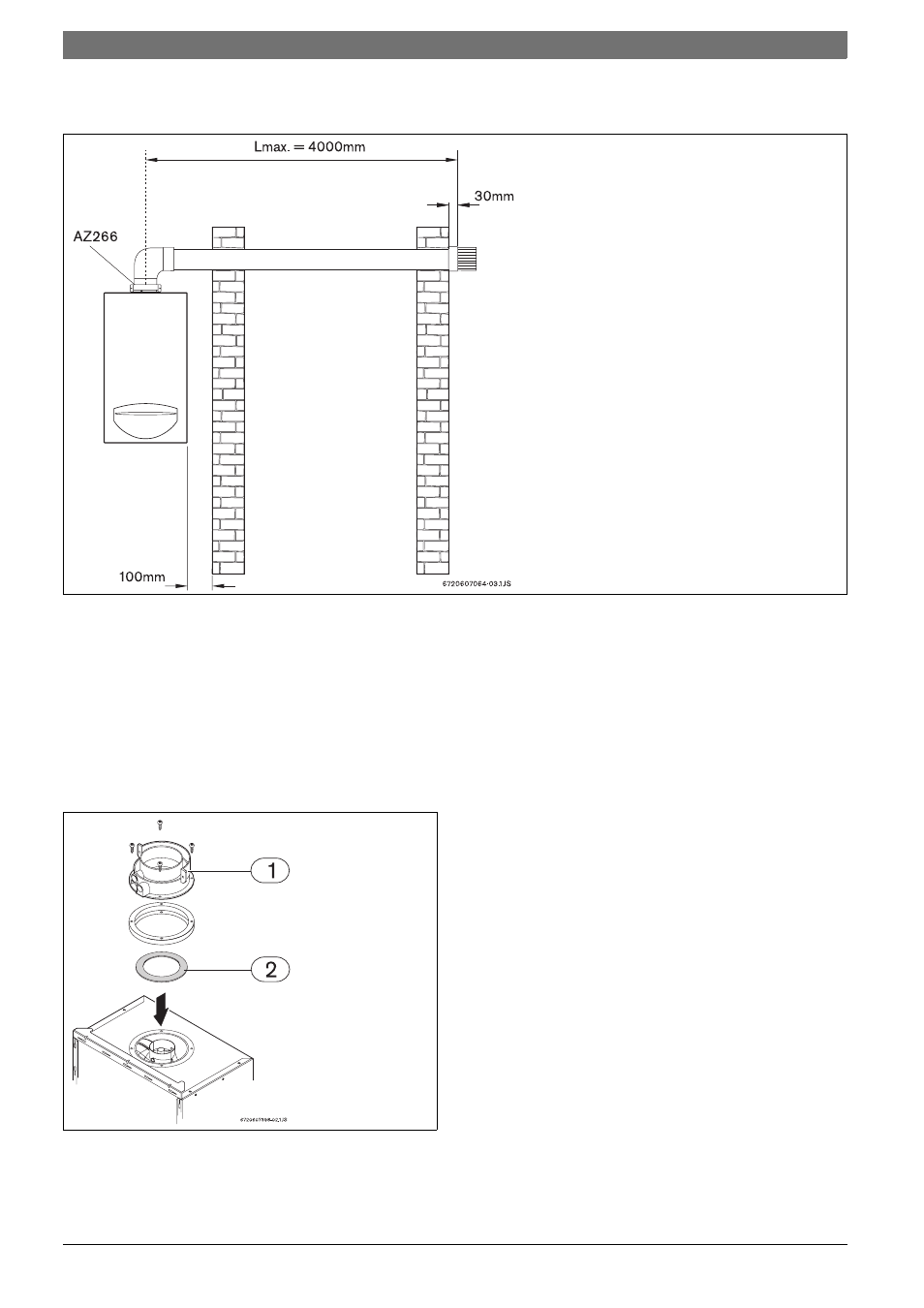

2.12.2 Горизонтальный дымоход
Рис 5
2.12.3 Установка ограничительной шайбы
В зависимости от конструкции дымохода и условий
монтажа, может понадобиться установка
ограничительной шайбы (
Æрис. 6) под переходником
(таблица 7 и 8).
Чтобы обеспечить хорошую работу прибора, должны
использоваться ограничительные шайбы нужной
толщины.
Рис 6
Ограничительная шайба
B Отвернуть винты крепления переходника (рис. 6,
поз. 1).
B Поместить ограничительную шайбу (Æрис. 6, поз.
2) между переходником и прибором.
B Снова закрепить переходник в приборе, используя
4 винта (
Æрис. 6, поз. 1).
