Страница 8
8
DTG 230
10/09/07 - 300011522-001-C
4.1.3

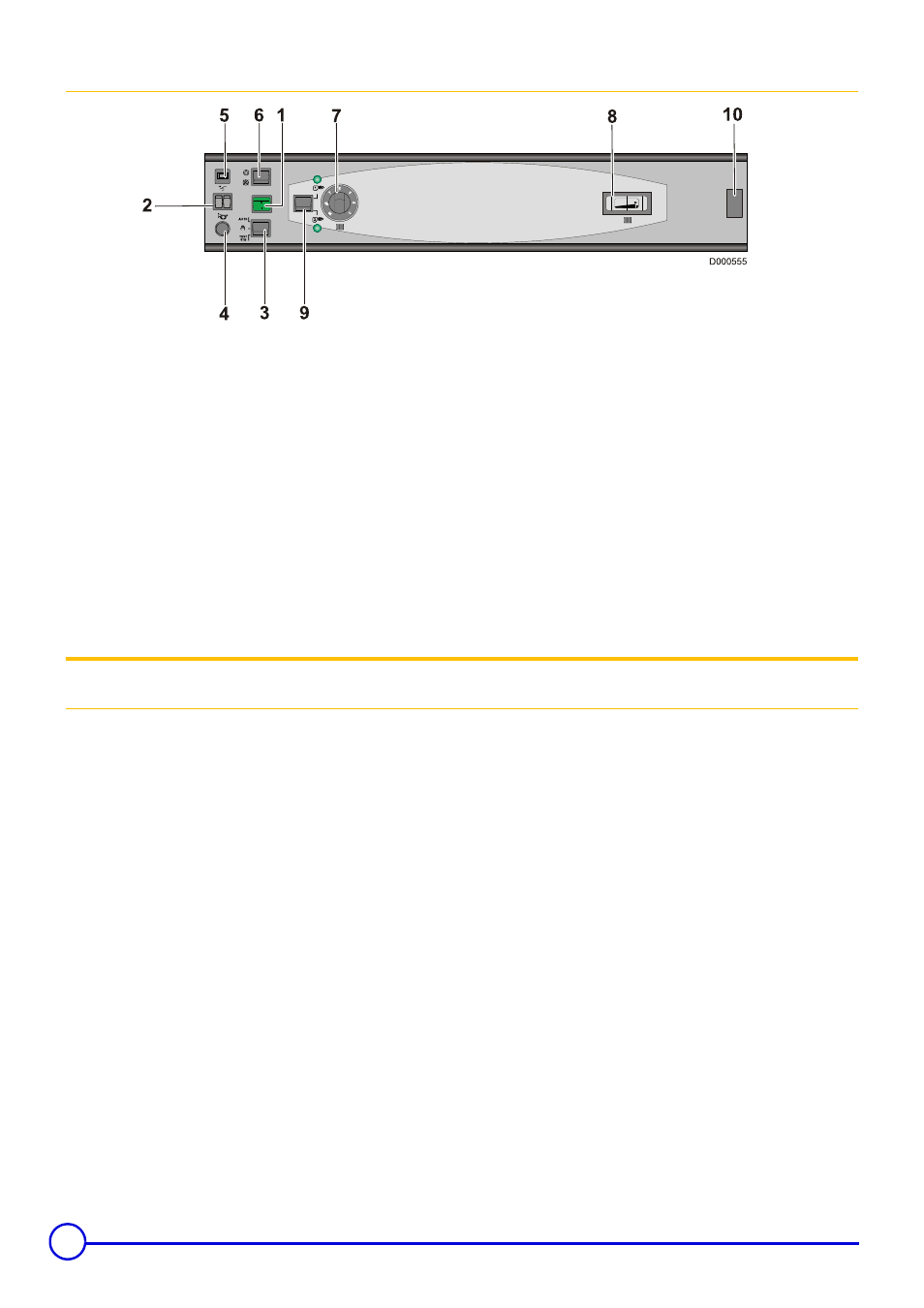

Панель управления K3
1. Главный переключатель Вкл (1) / Выкл (0)
2. Световой индикатор неисправности горелки + Кнопка
ручного сброса блокировки
Этот индикатор горит, когда программный блок находится в
блокировке (сбой).
3. Переключатель AUTO/
!
/TEST-STB
AUTO : Это положение обеспечивает автоматический режим
работы
установки
согласно
командам
системы
регулирования DIEMATIC-m 3.
!
: Котел не учитывает больше команды системы
регулирования DIEMATIC-m 3. Котел
управляется
термостатом (термостатами) котла.
TEST-STB : Временная работа для тестирования защитного
термостата
4. Защитный термостат с кнопкой ручного сброса
блокировки
Заводская настройка - 110° C
5. Предохранитель с временной задержкой (4 A)
6. Переключатель отключения насосов
7. Термостат котла (от 30 до 90 °С)
8. Термометр котла
9. Переключатель выбора числа ступеней горелки
(2-ступенчатые котлы)
10. Разъем USB
4.2 Изменение настроек
4.2.1
Панель управления B3
Регулировка температуры отопления : Установить термостат
котла на требуемое значение.
Регулировка температуры горячей санитарно-технической
воды : Установить термостат ГВС на требуемое значение.
