7
10/09/07 - 300011522-001-C
DTG 230
4.1.2

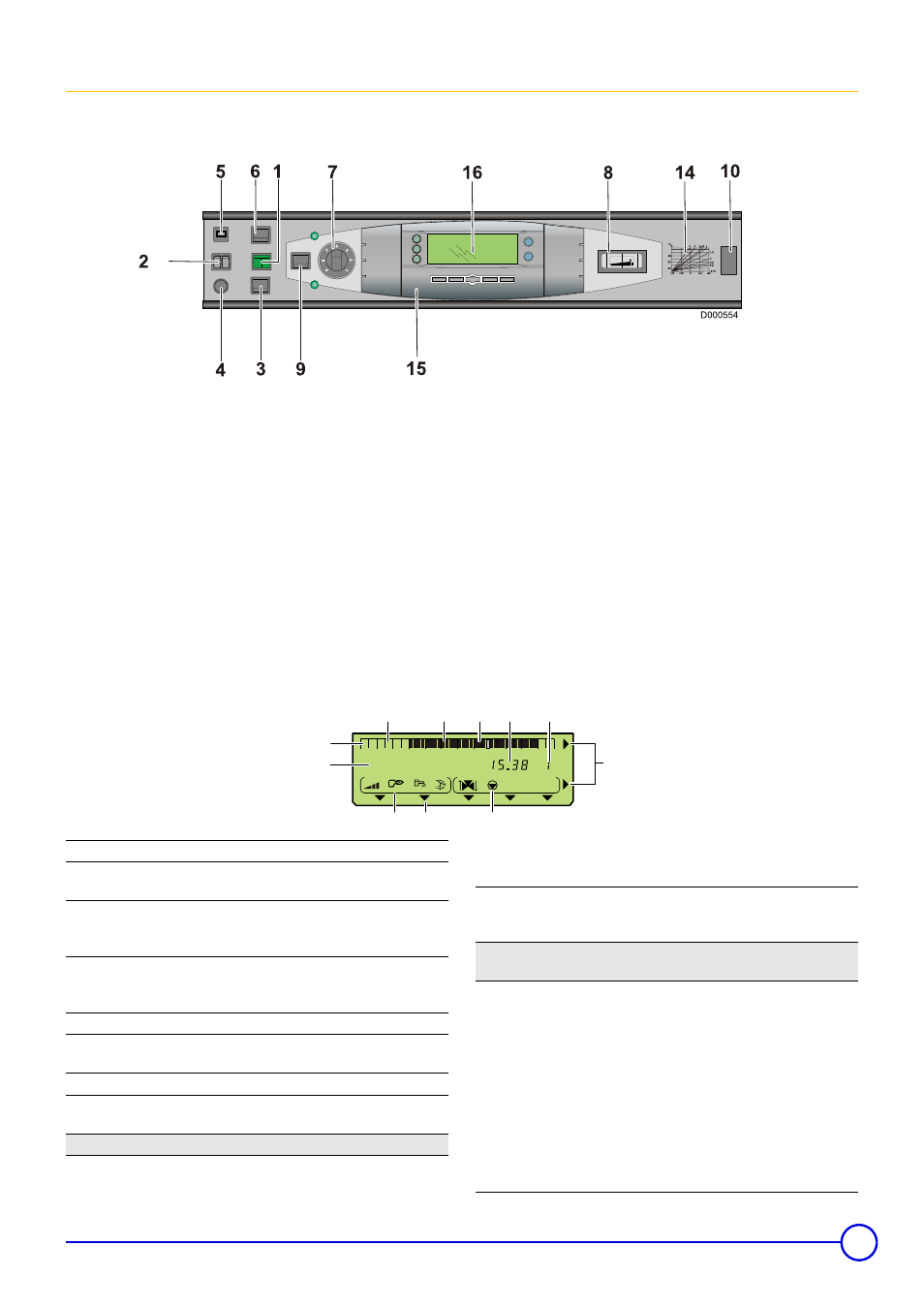

Панель управления DIEMATIC-m3
Электромеханические компоненты
1. Главный переключатель Вкл (1) / Выкл (0)
2. Световой индикатор неисправности горелки + Кнопка
ручного сброса блокировки
Этот индикатор горит, когда программный блок находится в
блокировке (сбой).
3. Переключатель AUTO/
!
/TEST-STB
AUTO : Автоматическая работа
!
: Принудительный запуск
TEST-STB : Временная работа для тестирования защитного
термостата
4. Защитный термостат с кнопкой ручного сброса
блокировки
Заводская настройка - 110° C
5. Предохранитель с временной задержкой (4 A)
6. Переключатель отключения насосов
7. Термостат котла (от 30 до 90 °С)
8. Термометр котла
9. Переключатель выбора числа ступеней горелки
(2-ступенчатые котлы)
10. Разъем USB
14. Отопительная кривая "котла"
15. Крышка
16. Дисплей
Дисплей
0
2
4
6
8
10
12
14
16
18
20
22
24
A
bar
3
4
5
6
9
10
11
8
2
1
B C
7
BOCKP.
1
Текстовая и цифровая индикация
2
Графический индикатор отображения программы для
контура А, В или С
3
Светлый участок : Период отопления с пониженной
комнатной температурой или запрещенного нагрева
водонагревателя
4
Темный участок : Период отопления с комфортной
комнатной температурой или разрешенного нагрева
водонагревателя
5
Мигающий курсор, обозначающий текущий час
6
Цифровая индикация (текущий час, изменяемые
величины, параметры и т.д.)
7
Номер отображаемого котла
8
Мигающие стрелки обозначают, что значения параметров
могут быть изменены при помощи клавиш + и -
9
Символы работы контуров
>
Открытие 3-ходового смесителя
=
Закрытие 3-ходового смесителя
:
Насос отображаемого контура работает
A B C
Имя отображаемого контура
10
Стрелки, указывающие выбранную часовую программу
(P1, P2, P3 или P4) для отображаемого контура A, B, C или
включение ручного летнего режима работы
11
Символы, обозначающие активное состояние входов/
выходов
Загрузочный насос ГВС работает
#
Летний режим работы (Автоматический / Ручной)
D
Горелка работает
`
Работа с модулирующей горелкой
Не используется
`
Работа с 2-ступенчатой горелкой
D
Горелка работает с 1 ступенью
Y
Горелка работает с 2 ступенями
