4 Использование оборудования
4.1 Панель управления
4.1.1

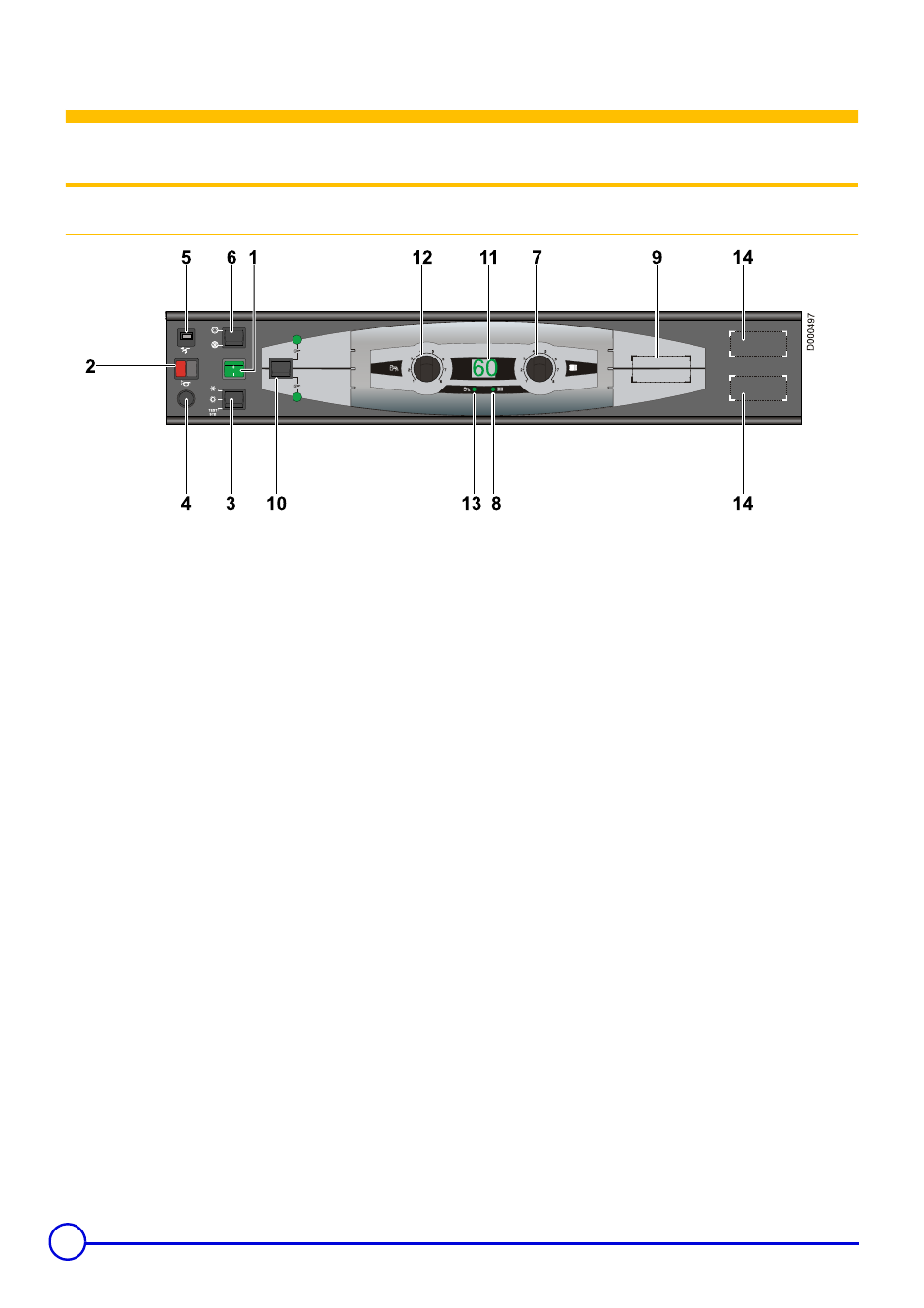

Панель управления B3
1. Главный переключатель Вкл (1) / Выкл (0)
2. Световой индикатор неисправности горелки + Кнопка
ручного сброса блокировки
Этот индикатор горит, когда программный блок находится в
блокировке (сбой).
3. Переключатель TEST-STB/
.
/
%
.
: Отопление и ГВС работают
%
: Работает только ГВС
Положение
TEST-STB :
Временная
работа
для
тестирования защитного термостата
4. Защитный термостат с кнопкой ручного сброса
блокировки
Заводская настройка - 110° C
5. Предохранитель с временной задержкой (4 A)
6. Переключатель отключения насосов
7. Электронный термостат (от 30 до 90 °С)
8. Индикатор работы "отопление"
9. Место для термометра уходящих газов (дополнительное
оборудование)
10. Переключатель выбора числа ступеней горелки
(2-ступенчатые котлы)
11. Цифровой дисплей
- Индикатор 8 горит : Отображение температуры котловой
воды
- Индикатор 13 горит : Отображение температуры горячей
санитарно-технической воды
В случае производства горячей санитарно-
технической воды
12. Электронный термостат (от 10 до 80 °С)
13. Индикатор работы "горячая санитарно-техническая
вода"
14. Место для установки счетчика часов работы
(Дополнительное оборудование)
