Средства контроля видеоизображения
88
Средства контроля видеоизображения
Видеокамера может отображать упрощенный монитор видеосигнала. Она также может отображать
монитор контуров* для упрощения фокусировки. Видеоизмерительные средства отображаются только
на экране ЖК-дисплея. Они не отображаются в видоискателе или на внешнем мониторе.
* Монитор контуров оценивает фокусировку всего изображения и показывает результат в виде графика. Монитор
контуров доступен только в режиме
.
Отображение видеоизмерительного средства

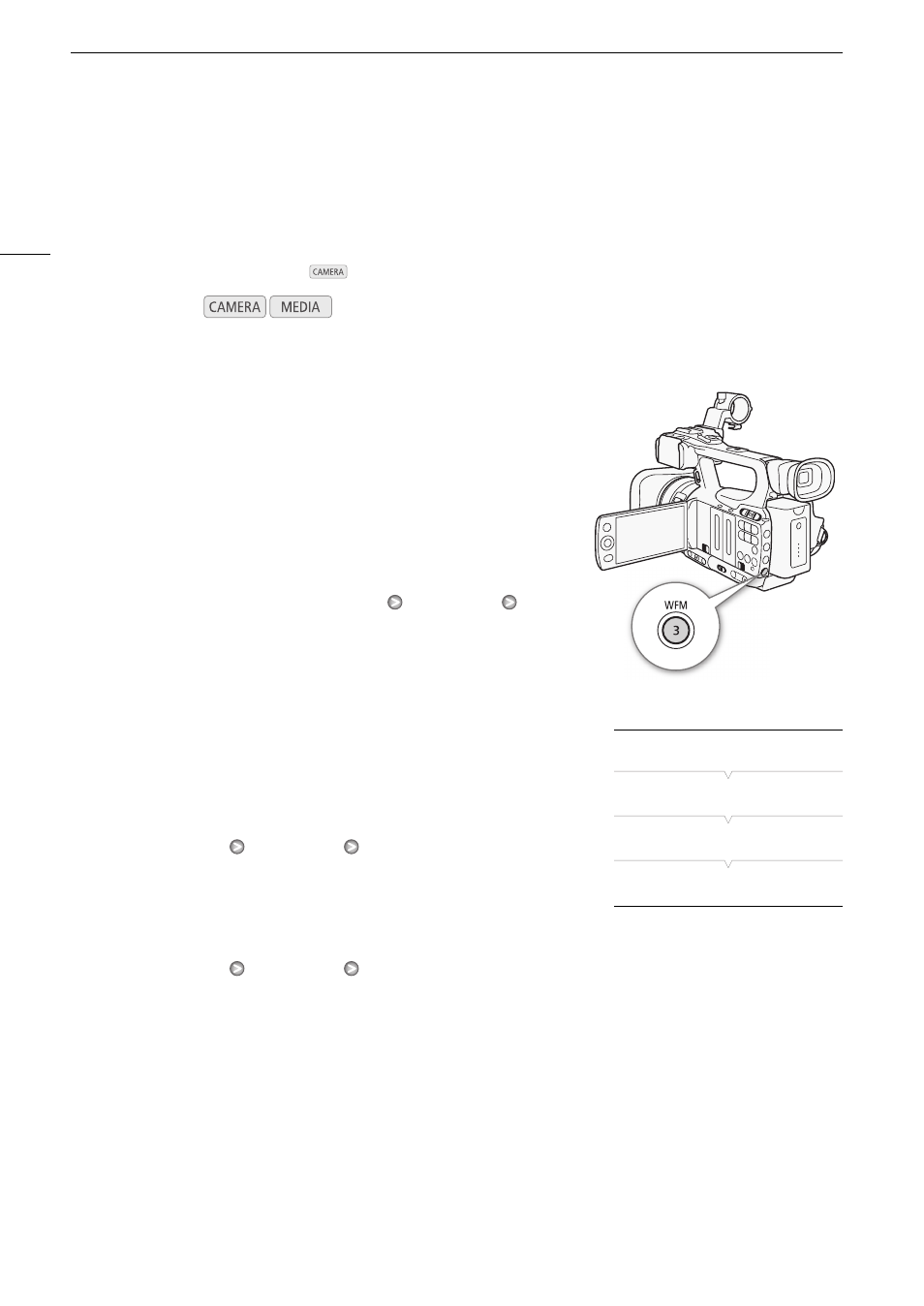

Нажмите кнопку WFM.
• Монитор видеосигнала отображается в окне в правом нижнем углу
экрана.
• Несколько раз нажимая кнопку WFM, можно включать
видеоизмерительные средства в приведенной ниже
последовательности.
Монитор видеосигнала
Монитор контуров Выкл.
• Видеоизмерительные средства можно также отображать с
помощью параметра [J Other Functions]
[WFM (LCD)]
[Setting].
Выберите [WFM] для отображения монитора видеосигнала или
[Edge Mon.] для отображения монитора контуров.
Настройка монитора видеосигнала
Для функции монитора видеосигнала видеокамеры предусмотрено
5 режимов. Можно также изменить усиление.
1 Откройте подменю [Waveform Monitor].
[J Other Functions]
[WFM (LCD)]
[Waveform Monitor]
2 Выберите требуемый вариант и нажмите кнопку SET.
• Если изменять коэффициент усиления не требуется, выполнять
шаги 3 и 4 не нужно.
3 Откройте подменю монитора видеосигнала [Gain].
[J Other Functions]
[WFM (LCD)]
[Gain] (в пункте [Waveform Monitor])
4 Выберите значение [1x] или [2x], затем нажмите кнопку SET.
Варианты
Режимы работы:
[Line]: Устанавливает
монитор
видеосигнала в режим отображения строки.
[Line+Spot]:
График области в красной рамке отображается красным цветом поверх графика режима [Line].
[Field]:
Устанавливает монитор видеосигнала в режим отображения поля.
[RGB]:
Работает как монитор составляющих RGB.
[YPbPr]:
Работает как монитор составляющих YPbPr.
[J Other Functions]
[WFM (LCD)]
[Waveform Monitor]
[Line]
