Подключение внешнего монитора
Подключение внешнего монитора
При подключении видеокамеры к внешнему монитору для съемки или воспроизведения используйте
разъем видеокамеры, соответствующий требуемому разъему внешнего монитора. Затем выберите
конфигурацию выходного видеосигнала (0 129). Видеокамера может выводить видеосигнал
одновременно на все выходные видеоразъемы.

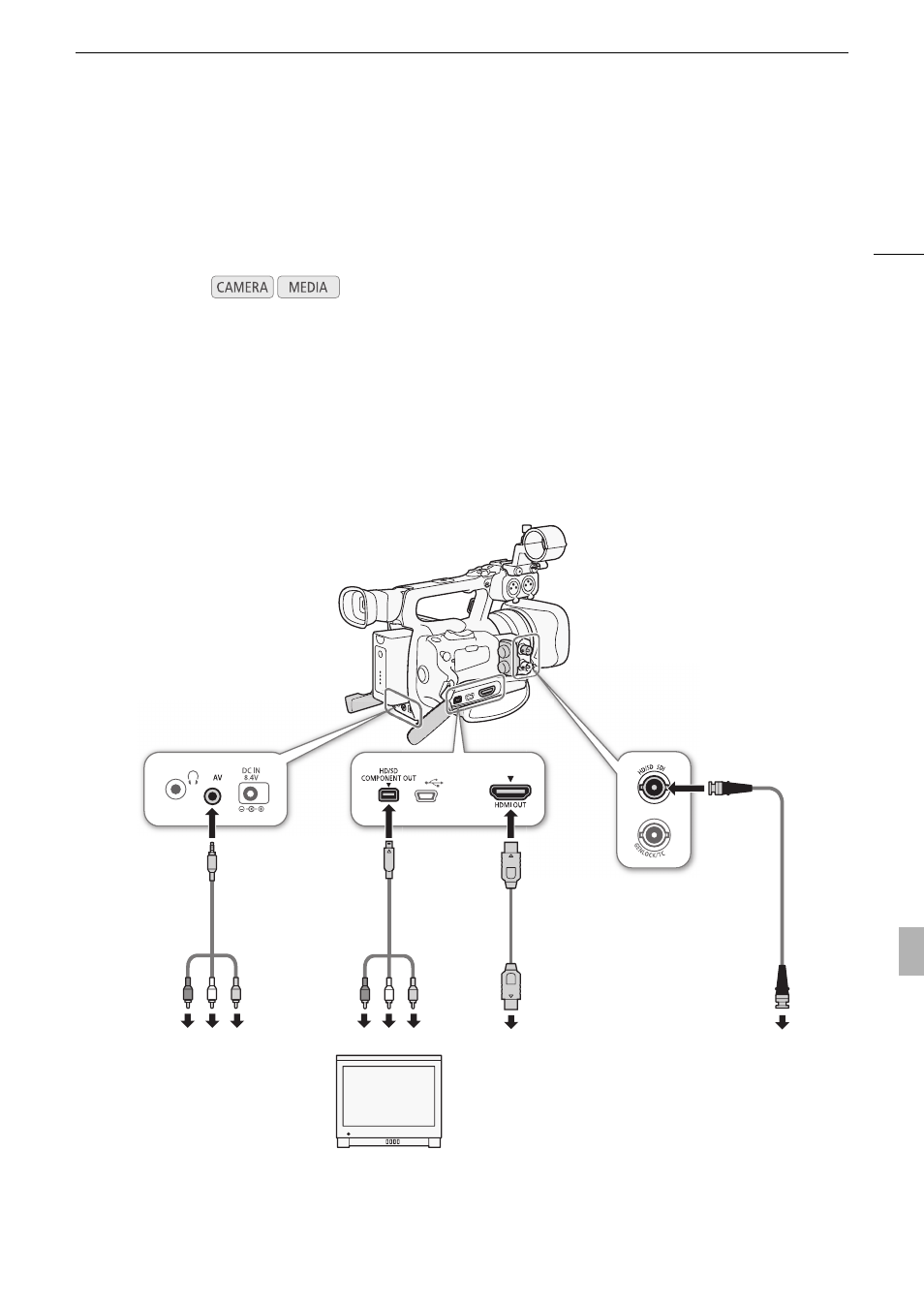

Схема подключения
При подключении видеокамеры к внешнему монитору с помощью разъема HD/SD COMPONENT OUT звук
выводится путем подключения дополнительно приобретаемого стереофонического видеокабеля
STV-250N к монитору с помощью разъема AV.
Рекомендуется использовать питание видеокамеры от электрической розетки с помощью компактного
блока питания.
Режимы работы:
Стереофонический
видеокабель STV-250N
(приобретается
дополнительно)
VIDEO IN/
AUDIO IN
HDMI IN
COMPONENT IN
SDI IN
Компонентный
кабель
CTC-100/S
(из комплекта
поставки)
Разъем HD/SD
COMPONENT
OUT
Кабель BNC
(имеется в
продаже)
Кабель HDMI
(имеется в
продаже)
Разъем HDMI
OUT
Разъем AV
Разъем HD/SD
SDI*
* Только b
