Синхронизация с внешним устройством
78
b Синхронизация с внешним устройством
Используя синхронизацию внешним синхросигналом, можно синхронизировать видеосигнал данной
видеокамеры с видеосигналом внешнего видеоустройства. Аналогично, используя сигнал внешнего
временного кода, можно синхронизировать временной код данной видеокамеры с внешним сигналом.
Использование внешнего сигнала временного кода с несколькими камерами позволяет организовать
съемку несколькими видеокамерами. С этой же целью можно выводить сигнал временного кода с
данной видеокамеры. Если вывести временной код с разъема HD/SD SDI на устройство монтажа,
режиссер монтажа может создать видеозапись с тем же временным кодом.

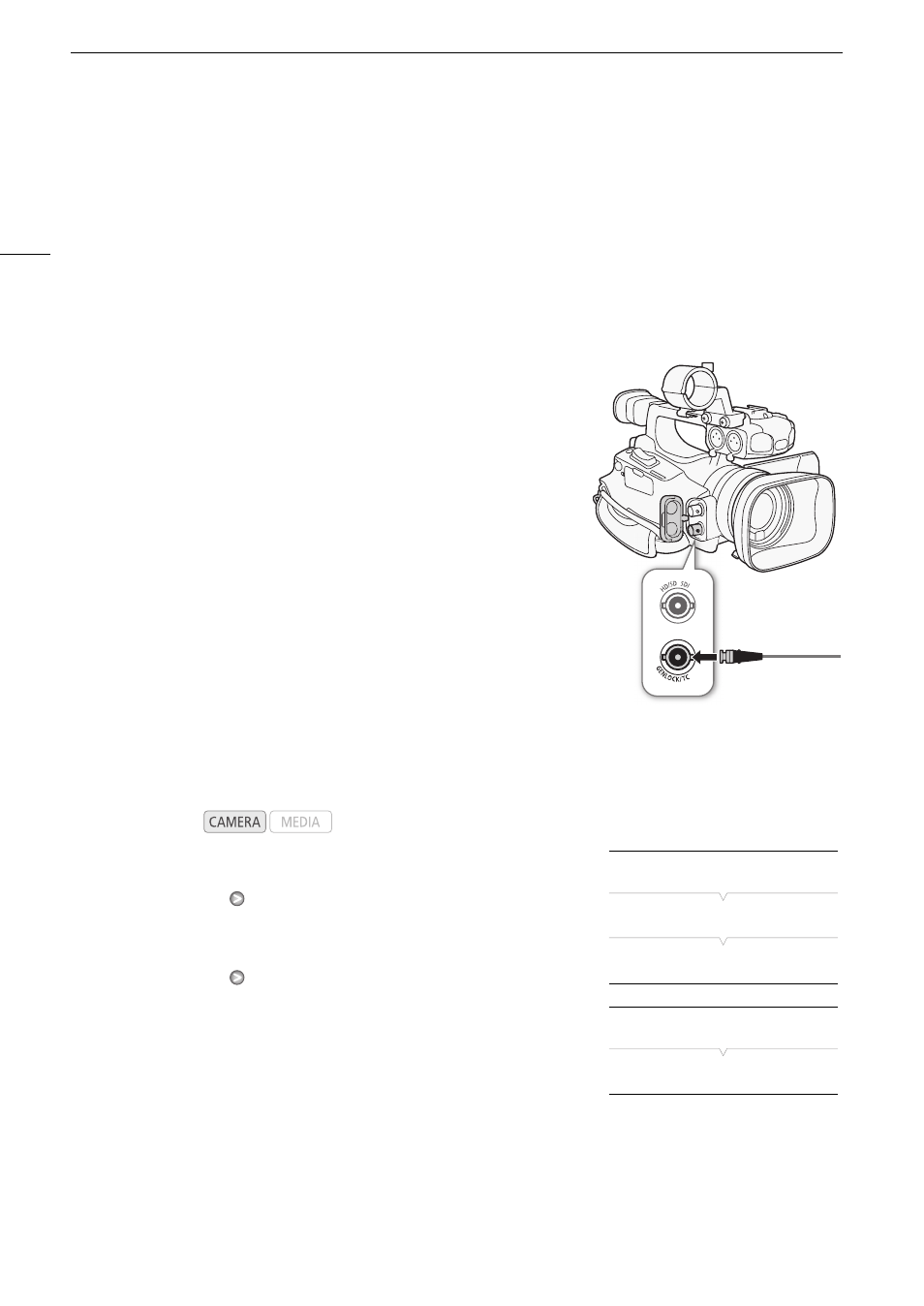

Подключение внешнего устройства
При синхронизации видеокамеры внешним сигналом подавайте
опорный видеосигнал* или сигнал временного кода на разъем
GENLOCK/TC. Разъем GENLOCK/TC выполняет функции как разъема
синхронизации видеосигналов, так и разъема временного кода. При
использовании сигнала временного кода заранее задайте разъем в
качестве входного или выходного разъема (см. ниже).
* В качестве опорного видеосигнала можно использовать аналоговый сигнал
черного поля или трехуровневый сигнал.
Использование опорного видеосигнала
(синхронизация внешним синхросигналом)
Если на разъем GENLOCK/TC подается внешний синхросигнал
(аналоговый сигнал «черная вспышка» или трехуровневый сигнал),
фазы кадровых (V) и строчных (H) синхроимпульсов видеокамеры
автоматически синхронизируются с этим сигналом. Разность фаз между внешним синхросигналом и
видеокамерой изначально устанавливается равной 0. Фаза H может регулироваться в диапазоне прибл.
±0,4 H (эквивалент HD).
1 Откройте подменю [Genlock/TC Term.].
[J Other Functions]
[Genlock/TC Term.]
2 Выберите значение [Gen/TC In], затем нажмите кнопку SET.
3 Откройте подменю [Genlock Adjust.].
[J Other Functions]
[Genlock Adjust.]
4 Настройте требуемый уровень фазы, затем нажмите кнопку
SET.
• Фазу можно настраивать в диапазоне от -1023 до 1023. При
выборе значения, большего 999 или меньшего -999, задайте в
первом поле значение 10 или -10 соответственно.
Режимы работы:
[J Other Functions]
[Genlock/TC Term.]
[Gen/TC In]
[J Other Functions]
[Genlock Adjust.]
