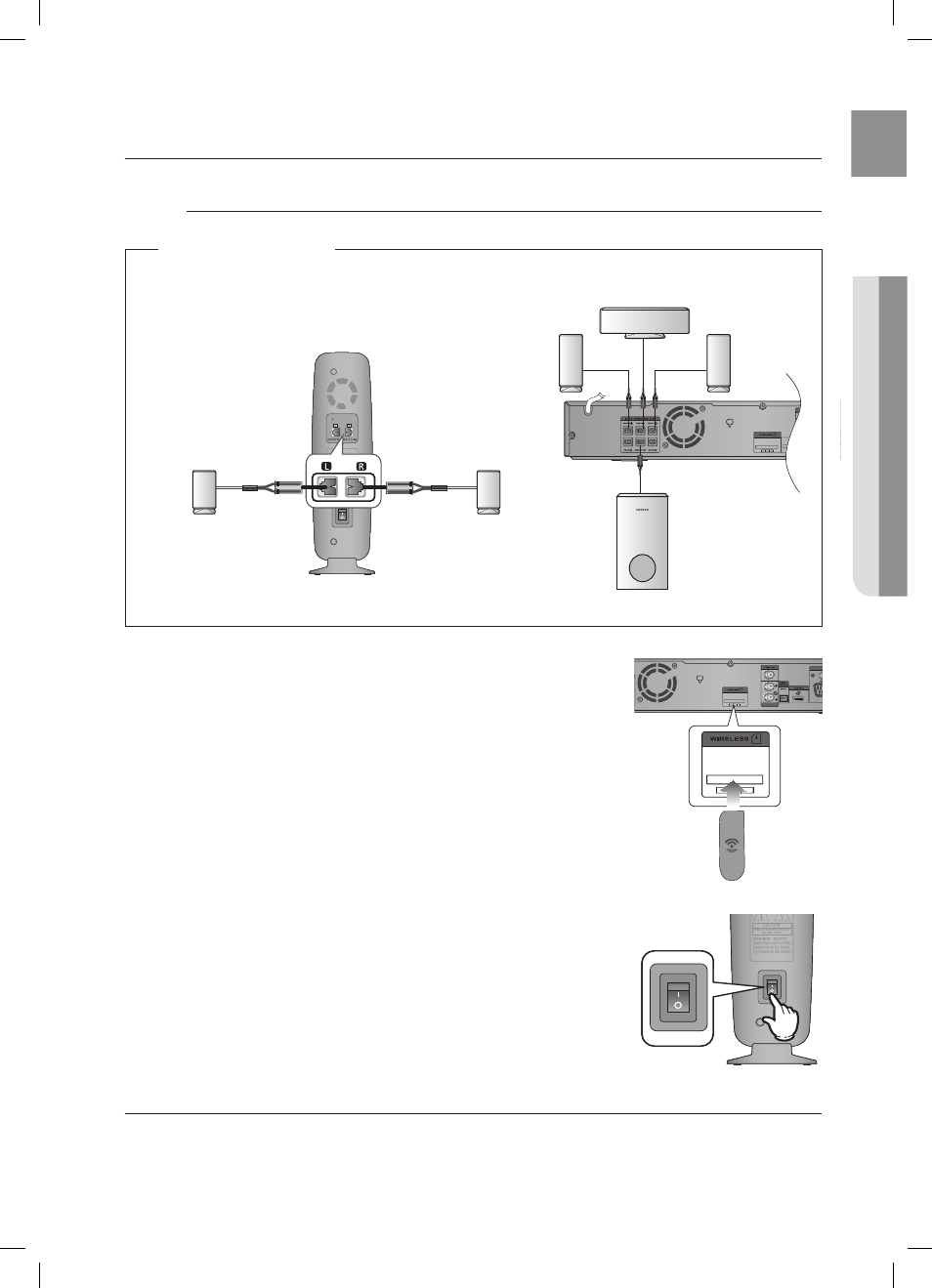

ПОдКЛюЧЕНИЕ уСИЛИТЕЛя бЕСПРОВОдНОгО ПРИЕМНИКА
(ТОЛЬКО HT-Z310/TZ312/TZ315)
Модуль беспроводного приемника (SWA-4000)
Подсоедините передние, центральные громкоговорители и
сабвуфер к проигрывателю DVD, пользуясь инструкциями
на стр. 21~22.
Когда проигрыватель DVD выключен, вставьте карту TX в
разъем карты TX (WIRELESS) на боковой стороне
основного устройства.
Возьмите карту TX стороной со скосом влево и вставьте
ее в порт.
С помощью карты TX осуществляется беспроводная
связь между основным блоком и беспроводным
модулем.
Подсоедините левый и правый тыловые громкоговорители к
беспроводному модулю.
Вставьте вилку сетевого шнура беспроводного модуля в розетку
и включите питание.
1.
.
~
~
.
4.
AUX IN 2
Стороной со скосом влево
Карта TX
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
HT-Z210/TZ212/TZ215 не поддерживает функцию беспроводного приемника.
M
`
RESET
ipod
AUX IN 2
RESET
Тыловой
громкоговоритель
(Л)
Тыловой
громкоговоритель (Пр)
Сабвуфер
Фронтальный
громкоговоритель (Пр)
Фронтальный
громкоговоритель (Л)
Центральный
громкоговоритель
для HT-Z310
